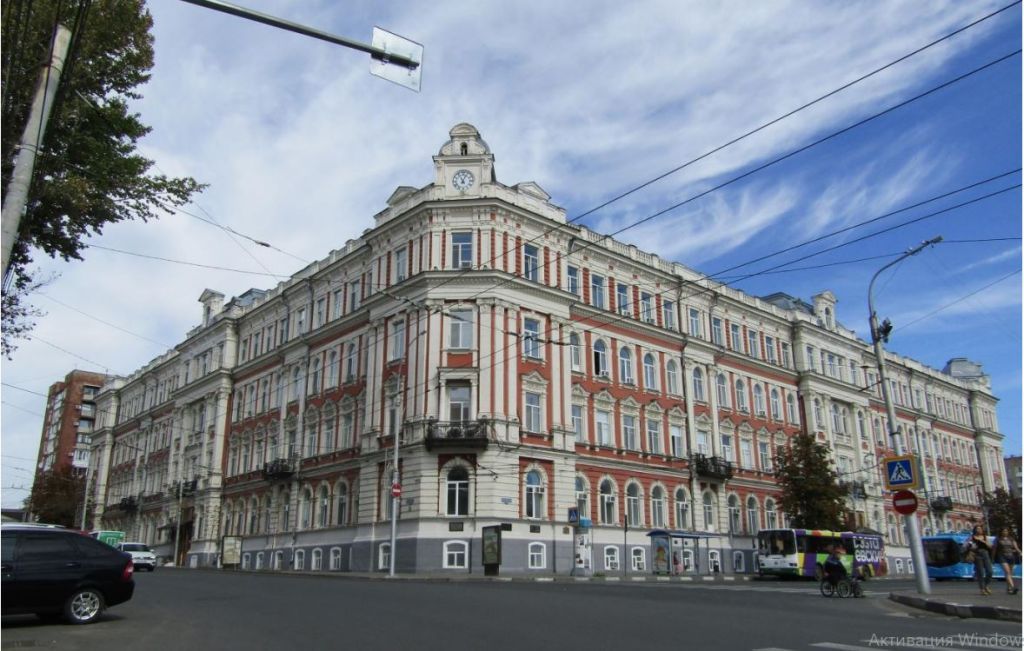

Здание управления Рязано-Уральской железной дороги

1. Градостроительные характеристики:•местоположение Объекта в структуре города Саратова;1.1. Планировочные характеристики:-композиция в структуре пл. Музейной (характер расположения и взаимодействия здания в пространстве ансамбля пл. Музейной) и объемно- пространственные параметры  объекта (основные оси восприятия и наружные стены);1.2. Местоположение Объекта: в структуре Ансамбля Музейной площади.2. Габариты, объемно-планировочная композиция и конструктивное решение здания начала XX в.: •габариты и конфигурация четырехэтажного здания с подвалом;•форма плана в виде замкнутого четырёхугольника (каре) с внутренним двором;•местоположение несущих стен на начало ХХ в.;• конфигурация крыши на период ХХ века, кровля – сложная скатная;•коридорная система помещений;•местоположение въездов со стороны ул. им. Челюскинцев и со стороны ул. им. Чернышевского Н.Г. Красным прямоугольником выделен исследуемый объект   План подвала План 1 этажа План 2 этажа План 3 этажа План 4 этажа Экспликация обозначений •оштукатуренный руст в уровне цоколя по ул. Московской и Музейной площади;•фасады выполнены в технике открытого кирпича.  3. Композиционное и архитектурно -художественное оформление фасадов на начало XX в.:•стилевое решение (эклектика);3.1. Северо-Восточный фасад •на 25 световых осей по основному фасаду;•профиль и габариты лопаток ризалитов в уровне первого этажа;•профиль и габариты 5-ти  ризалитов с типовыми пилястрами полного ордера [7] в уровне 2-го и 3-го этажа:-габариты и профиль пьедестала с филёнкой, местоположение и габариты филёнки,- профиль и габариты базы пилястры,- выступ гладкого ствола пилястры,- габариты и рисунок капители, пластика декоративного орнамента;•профиль и габариты типовых пилястр ризалитов в уровне четвертого этажа;•профиль и габариты цокольной части;•характер обточки кирпичной кладки цокольной части [1];•характер рустовки в уровне первого этажа, ритмический ряд горизонтального руста [2];•профиль и вынос раскрепованного межэтажного карниза между 1 и 2 этажом, характер обточки кирпичной кладки [2];•профиль и вынос раскрепованного межэтажного карниза с зубчиками между 3 и 4 этажом, гладкое поле фризовой части [3];•характер рустовки в уровне четвёртого этажа, ритмический ряд горизонтального руста [3];•профиль и вынос раскрепованного венчающего карниза на кронштейнах с зубчиками: -ритм и габариты зубчиков, -ритм и профиль филёнок во фризовой части [4];•форма и габариты балюстрады парапетного ограждения, ритм, профиль балясин [4];•профиль и габариты завершения центральной части аттика завершённым треугольным фронтоном: -профиль карниза треугольного фронтона опирающегося на триглифы, -рисунок и профиль декоративной доски под фронтоном, -профиль тумб, раскрепующих аттик [5];•местоположение, форма и габариты трехчастных аттиков:-членение аттиков выступами тумб и декоративными досками, -профиль карнизной части опирающейся на триглифы, -рисунок и профиль декоративной доски под фронтоном, -профиль тумб, раскрепующих аттик [6].           3.2. Юго-Восточный фасад •на 29 световых осей по основному фасаду;•профиль и габариты лопаток ризалитов в уровне первого этажа;•профиль и габариты 3-х ризалитов с типовыми пилястрами полного ордера [6] в уровне 2-го и 3-го этажа:-габариты и профиль пьедестала с филёнкой, местоположение и габариты филёнки,- профиль и габариты базы пилястры,- выступ гладкого ствола пилястры,- габариты и рисунок капители, пластика декоративного орнамента;•раскреповка фасада двумя плоскостями с типовыми пилястрами полного ордера в уровне 2-го и 3-го этажа:-рисунок и пластика декора коринфских капителей,-габариты и профиль базы,-габариты и профиль пьедестала с декоративной филёнкой;•профиль и габариты пилястр ризалитов в уровне четвертого этажа;•профиль и габариты цокольной части;•характер обточки кирпичной кладки цокольной части [1];•характер рустовки в уровне первого этажа, ритмический ряд горизонтального руста [2];•профиль и вынос раскрепованного межэтажного карниза между 1 и 2 этажом, характер обточки кирпичной кладки [2];•профиль и вынос раскрепованного межэтажного карниза с зубчиками между 3 и 4 этажом, гладкое поле фризовой части [3];•форма и местоположение потолочных розеток в кессонах архитравной балки межэтажного карниза центрального ризалита [8];•характер рустовки в уровне четвёртого этажа, ритмический ряд горизонтального руста [3];•профиль и вынос раскрепованного венчающего карниза на кронштейнах с зубчиками: -ритм и габариты зубчиков, -ритм и профиль филенок во фризовой части [3];•форма и габариты балюстрады парапетного ограждения, ритм, профиль балясин, профиль и габариты тумб [3, 5];•местоположение и габариты  трехчастных аттиков, завершённых треугольным фронтоном: -профиль карниза треугольного фронтона опирающегося на триглифы, -рисунок и профиль декоративной доски под фронтоном, -профиль тумб раскрепующих аттик [4];•местоположение, профиль и габариты прямого аттика: -профиль карнизной части опирающейся на тумбы, раскрепующие аттик, -профиль и габариты ниш [5];•оформление средней части центрального ризалита в уровне второго этажа[7]:- выступ и габариты пилястр с ионической капителью,- рисунок и пластика капители, -профиль и габариты антаблемента,-профиль и габариты венчающего карниза на кронштейнах;  •оформление средней части центрального ризалита в уровне третьего этажа [8]:-ритм, профиль и габариты подоконной балюстрады;•пилястры в межоконных простенках третьего этажа центрального ризалита [8]: -габариты и профиль пьедестала с филёнкой, местоположение и габариты филёнки,- профиль и габариты базы пилястры,- выступ гладкого ствола пилястры,- профиль и габариты капители.                 3.3. Юго- Западный фасад •на 25 световых осей по основному фасаду;•на 1 световую ось по западающей части [1];•профиль и габариты 3-х ризалитов с типовыми пилястрами полного ордера в уровне 2-го и 3-го этажа [6]:-габариты и профиль пьедестала с филёнкой, местоположение и габариты филёнки,- профиль и габариты базы пилястры,- выступ гладкого ствола пилястры,- габариты и рисунок капители, пластика декоративного орнамента;•раскреповка фасада двумя плоскостями с типовыми пилястрами полного ордера в уровне 2-го и 3-го этажа:-рисунок и пластика декора коринфских капителей,-габариты и профиль базы,-габариты и профиль пьедестала с декоративной филёнкой;•профиль и габариты пилястр ризалитов в уровне четвертого этажа;•профиль и габариты цокольной части;•характер обточки кирпичной кладки цокольной части[2];•характер рустовки в уровне первого этажа, ритмический ряд горизонтального руста [2];•профиль и вынос раскрепованного межэтажного карниза между 1 и 2 этажом, характер обточки кирпичной кладки [2];•профиль и вынос раскрепованного межэтажного карниза с зубчиками между 3 и 4 этажом, гладкое поле фризовой части [3];•форма и местоположение потолочных розеток в кессонах архитравной балки карниза между 3 и 4 этажом центрального ризалита [8];характер рустовки в уровне четвёртого этажа, ритмический ряд горизонтального руста [3];•профиль и вынос раскрепованного венчающего карниза на кронштейнах с зубчиками: ритм и габариты зубчиков, ритм и профиль филенок во фризовой части [3];•форма и габариты балюстрады парапетного ограждения, ритм, профиль балясин, профиль и габариты тумб [5];•местоположение и габариты  трехчастных аттиков, завершённых треугольным фронтоном: -профиль карниза треугольного фронтона, опирающегося на триглифы, -рисунок и профиль декоративной доски под фронтоном, -профиль тумб раскрепующих аттик [4];•местоположение, профиль и габариты прямого аттика: -профиль карнизной части опирающейся на тумбы, раскрепующие аттик, -профиль и габариты ниш [5];•оформление средней части центрального ризалита в уровне второго этажа [7]:- выступ и габариты пилястр с ионической капителью,- рисунок и пластика капители, -профиль и габариты антаблемента,-профиль и габариты венчающего карниза на кронштейнах;  •оформление средней части центрального ризалита в уровне третьего этажа [8]:-ритм, профиль и габариты подоконной балюстрады;•пилястры в межоконных простенках третьего этажа центрального ризалита [8]: -габариты и профиль пьедестала с филёнкой, местоположение и габариты филёнки,- профиль и габариты базы пилястры,- выступ гладкого ствола пилястры,- профиль и габариты капители;Детали оформления западающей части Юго- Западного фасада•характер рустовки лопатки угловой части первого этажа, ритмический ряд горизонтального руста [9];•профиль и габариты карниза между 1 и 2, 2 и 3 этажом, характер обточки кирпичной кладки [10];•профиль и габариты межэтажного карниза с зубчиками между 3 и 4 этажом, гладкое поле фризовой части [11];•характер рустовки четвертого этажа, ритмический ряд горизонтального руста [12];•профиль и вынос венчающего карниза с зубчиками на кронштейнх: ритм и габариты зубчиков, ритм и профиль филенок во фризовой части [13];•угловая типовая пилястра [14]: -габариты и профиль пьедестала, - профиль и габариты базы пилястры,- выступ гладкого ствола пилястры,- габариты и рисунок капители, пластика декоративного орнамента;•профиль и габариты пилястр в уровне четвертого этажа [15].            3.4. Северо-Западный фасад Выступающая часть фасада:•на 13 световых оси по фасаду;•профиль и габариты лопаток ризалитов в уровне первого этажа [1];•профиль и габариты 3-х ризалитов с типовыми пилястрами полного ордера в уровне 2-го и 3-го этажа [9]:-габариты и профиль пьедестала с филёнкой, местоположение и габариты филёнки,- профиль и габариты базы пилястры,- выступ гладкого ствола пилястры,- габариты и рисунок капители, пластика декоративного орнамента;•профиль и габариты типовых пилястр ризалитов в уровне четвертого этажа [1];•характер рустовки в уровне первого этажа, ритмический ряд горизонтального руста;•профиль и вынос раскрепованного межэтажного карниза между 1 и 2 этажом, характер обточки кирпичной кладки [2];•профиль и вынос раскрепованного межэтажного карниза с зубчиками между 3 и 4 этажом, гладкое поле фризовой части [3];•характер рустовки в уровне четвёртого этажа, ритмический ряд горизонтального руста [4];•профиль и вынос раскрепованного венчающего карниза на кронштейнах с зубчиками: -ритм и габариты зубчиков, -ритм и профиль филёнок во фризовой части [5];•форма и габариты балюстрады парапетного ограждения, ритм, профиль балясин, профиль и габариты тумб [6];•профиль и габариты аттиков  боковых ризалитов, завершённых треугольным фронтоном: -профиль карниза треугольного фронтона опирающегося на триглифы, -рисунок и профиль декоративной доски под фронтоном, -профиль тумб раскрепующих аттик [7];•местоположение, форма и габариты трехчастного аттика центрального ризалита: -членение аттика выступами тумб и декоративными досками, -профиль карниза, опирающегося на триглифы, -рисунок и профиль декоративной доски под фронтоном, -профиль тумб раскрепующих аттик [8];     Западающая часть фасада:•на 16 световых осей по фасаду;•профиль и габариты раскрепованного карниза между 3 и 4 этажом с зубчиками, гладкое поле фризовой части [1];•характер рустовки уровня четвертого этажа, профиль и ритмический ряд горизонтального руста [2];•профиль и вынос раскрепованного венчающего карниза с зубчиками на кронштейнах: ритм и габариты зубчиков, ритм и профиль филенок во фризовой части [3];•форма и габариты балюстрады с парапетными тумбами ограждения:-ритм и профиль балясин парапетного ограждения, профиль и габариты тумб [4];•местоположение и габариты 2 аттиков, завершённых треугольными фронтонами: -профиль карниза треугольного фронтона, опирающегося на триглифы, -рисунок и профиль декоративной доски под фронтоном, -профиль тумб раскрепующих аттик [5];•раскреповка двумя плоскостями с пилястрами: -профиль и габариты пилястр с коринфской капителью,- габариты и рисунок капители, -пластика декоративного орнамента [6];•профиль и габариты типовых пилястр в уровне четвёртого этажа[7];•форма и габариты пилястр тосканского ордера с левого и правого фланга:  -габариты и профиль капители [8].     3.5. Скошенная часть углов Северной[Ф.1], Восточной[Ф.2] и Южной[Ф.3] стороны здания•на 1 световую ось по фасаду;•профиль и габариты рустованных лопаток в уровне первого этажа;•типовые пилястры полного ордера в уровне 2-го и 3-го этажа:-габариты и профиль пьедестала с декоративной филёнкой,-габариты и профиль базы,-рисунок и пластика декора коринфских капителей;•профиль и габариты пилястр в уровне четвертого этажа;•профиль и габариты цокольной части;•характер рустовки в уровне первого этажа;•профиль и вынос межэтажного карниза между 1 и 2 этажом;•профиль и вынос межэтажного карниза с зубчиками между 3 и 4 этажом;•характер рустовки в уровне четвёртого этажа;•профиль и вынос венчающего карниза на кронштейнах с зубчиками;•форма и габариты сложных аттиков со слуховыми окнами: двухчастный аттик из прямоугольного объёма с венчающим карнизом и объёма с лучковым фронтоном.3.6. Дворовые фасады•профиль и вынос межэтажного карниза первого этажа;•профиль и вынос двойного межэтажного карниза третьего этажа;Северо-Востчный [Ф.4]•на 16 световых осей по фасаду;Северо-Западный [Ф.5, 6]•на 16 световых осей по фасаду;Юго-Западный [Ф.7]•на 16 световых осей по фасаду;Юго-Восточный [Ф.8,9]•на 16 световых осей по фасаду;•профиль и вынос межэтажного карниза с зубчиками Юго-Восточного фасада;•профиль и вынос раскрепованного венчающего карниза [Ф.6];•местоположение, форма и габариты пилястр тосканского ордера в межоконных простенках второго и третьего этажа Юго-Восточного фасада[Ф.8];     Фото 1                           Фото 2                           Фото 3  Фото 4 Фото 5 Фото 6 Фото 7  Фото 8•завершение треугольными фронтонами Юго-Западной и Северо-Восточной части фасадов [Ф.9]: -габариты треугольного фронтона, -профиль и вынос карнизной части;•местоположение и габариты парапетных тумб на фронтонах. Фото 94.Декоративные элементы уличных фасадов:Флагодержатели•месторасположение кованых флагодержателей со стороны входа Юго-Западного и Юго-Восточного фасада;•материал и пластика кованых деталей;Часы•месторасположение часов в аттике здания по Южной части скошенной стороны;•форма и рисунок стрелок, начертание чисел циферблата;Балконные ограждения основных фасадов•месторасположение типовых ограждений в уровне второго этажа здания;•материал, габариты и рисунок кованых деталей.   Типовой балкон раскрепованных плоскостей Юго-Восточного и Юго-Западного фасадов Типовой балкон центральных ризалитов Юго-Восточного и Юго-Западного фасадов5. Габариты и местоположение световых осей и декоративных элементов световых осей:5.1. Типовое оформление окон  уличных фасадов•форма окон:- лучковые окна [1],- прямоугольные окна [3, 4,5,6, 9, 10, 11],- полуциркульные окна [2,7,8];•профиль и габариты окон подвала [1]: - плоские наличники переходящие в лучковую перемычку;•профиль и габариты окон первого этажа [2]: - наличники в виде пилястр тосканского одера,-сандрики с зубчиками,- замковый камень;•профиль и габариты окон второго этажа [3,4,5]:-подоконная доска на кронштейнах,-наличники в виде пилястр тосканского одера,- треугольные и полуциркульные сандрики,-замковый камень;пластика и габариты декоративного оформления сандриков окон второго этажа: барельефные вставки;•профиль и габариты подоконной балюстрады скошенной части Северной стороны здания и ризалитов с тремя световыми осями Северо- Западного и Северо-Восточного фасада, завершёнными прямым аттиком [5]: ритм, форма  балясин;•профиль и габариты окон третьего этажа [6, 7, 8, 9, 10, 11]:-подоконная доска на кронштейнах и с гуттами,-наличники,-ушки наличников,-замковый камень,-декор замкового камня в виде листа аканта [ 7, 8, 9, 10];•профиль и габариты окон четвёртого этажа [11]:-наличники в виде пилястр тосканского ордера;профиль и габариты балконных элементов угловых частей Южной и Восточной стороны в уровне второго этажа [12]:- колонны ионического ордера на пьедестале,-пластика и габариты ионической капители,-пилястры ионического ордера,-завершение в виде развитого венчающего карниза. Окно подвала  Окно 1-го этажа Окно 2 -го этажа Окно 2 -го этажа Окно 2 -го этажа Окно 3 -го этажа Окно 3 -го этажа Окно 3 -го этажа Окно 3 -го этажа Окно 3 -го этажа Окно 4-го этажа Типовой балкон угловой части5.2. Типовые слуховые окна скошенных частей углов Северной, Южной Восточной и  стороны зданияформа и габариты слуховых окон над угловыми ризалитами;профиль и пластика декоративного оформления: - пофиль и рисунок филёнки,-консоли с маскаронами в виде женских лиц,-пилястры тосканского ордера,-горизонтальные консоли с волютами и растительным орнаментом,-завершение лучковым фронтоном;габариты круглого и полуциркульного проема.  5.3. Форма и габариты слуховых окон над центральными ризалитами Юго-Восточного и Юго-Западного фасадапрофиль, пластика и габариты декоративного оформления: -пилястры тосканского ордера,-замковый камень,-профиль и габариты антаблемента,-завершение треугольным фронтоном;• профиль и габариты    металлических сандриков с  замковым камнем круглых окон;габариты круглого и полуциркульного проемов; 5.4. Типовое решение окон дворовых фасадов•  форма окон:- прямоугольные окна,- полуциркульные окна;•  профиль и габариты окон первого этажа: - декор кирпичом, имитирующий наличники и сандрики с зубчиками,- замковый камень;•  профиль и габариты окон второго этажа:-плоские прямоугольные наличники и сандрики с ушками,- подоконная тяга;•  профиль и габариты окон третьего этажа:-подоконная доски со свесами,-наличники переходящие в сандрик,-ушки наличников,-замковый камень,-подоконная тяга;•  профиль и габариты окон четвёртого этажа:-наличники в виде пилястр тосканского одера; 5.5. Решение световых проёмов центральных ризалитов Юго-Восточного и Юго-Западного фасадов• трехчастные окна второго, третьего и четвертого этажей центральной оси ризалита;•профиль и габариты раскреповки центрального окна второго этажа ордерной группой:- пилястры тосканского ордера, - антаблемент,- венчающий карниз на кронштейнах;• форма и габариты подоконной балюстрады в уровне второго и третьего этажа;•профиль и рисунок подоконных филенок в уровне третьего этажа. 5.6. Оформление и заполнение входных проёмовположение барельефов над дверьми Юго-Восточного и Юго-Западного фасадов;пластика и рисунок барельефов:-центральный трёхчастный барельеф украшенный гербом Саратова и гирляндами [2],-боковые барельефы украшены растительным орнаментом с урной [1];   •местоположение, габариты и рисунок расстекловки остекленных деревянных филенчатых дверей с фрамугами; •местоположение козырьков над входами;•форма козырьков- плоский навес на кованых тягах. Дверь со стороны Юго-Восточного фасада Дверь со стороны Юго-Западного фасада Дверь со стороны Северо-Восточного фасада Дверь со стороны Северо-Западного фасада6.Кровля и инженерно-конструктивное оснащение:  габариты и конфигурация сложной крыши, состоящей из скатных объёмов [1];скаты - из кровельной жести с фальцевым соединением;плоские купола над центральными ризалитами Юго-Восточного и Юго-Западного фасада[2]:-местоположение и конфигурация,-принцип врезки купола в скат основного объёма кровли;местоположение и конфигурация 2-х типовых башен со шлемовидным 4-х гранным куполом над Южной и Восточной скошенной частью здания [3]; местоположение и конфигурация 1-ой башни с 3-х скатным куполом Северной скошенной части здания [4];материал покрытия куполов- кровельная жесть, тип покрытия - в шашку;местоположение и конфигурация сферического купола над лестничным объёмом Северо - Западного (дворового) фасада[5];покрытие купола -кровельной жестью с фальцевым соединением;тип вытяжных труб, местоположение и габариты [6];тип конструкции купола центрального ризалита над Юго-Западной и Юго-Восточной частью здания [2, 7];тип конструкции куполов с башнями над Южной и Восточной скошенной частью здания [3, 8, 8.1];тип конструкции купола с башней над Северной скошенной частью здания [4];тип конструкции купола над лестничным объёмом Северо - Западного (дворового) фасада [5];типы стропильной системы основного объёма чердака: наслонного типа с подкосами [9];тип стропильной системы объёма чердака: висячего типа с подвесной бабкой [9.1];местоположение, габариты и конструкция системы вентиляции с шахтами и коробами [10];кованые двери [11]:-местоположение двери и материал полотна, -рисунок в виде решётки из кованых полосовых накладок;лифтовой механизм [12]:-местоположение и материал исполнения элементов механизма.                   7. Архитектурно-конструктивное решение интерьеров:Лестницы•  местоположение и габариты лестниц;•типовые двухмаршевые лестницы; •местоположение и рисунок типовых кованых ограждений световых проёмов; •ограждение из чугунного литья с вертикальными ажурными стойками со стилизованным растительным орнаментом под профилированными деревянными поручнями; 1-й тип площадки лестничного пространства 2-й тип площадки лестничного пространства•типовое ограждение из чугунного литья с вертикальными ажурными стойками со стилизованным растительным орнаментом под профилированными деревянными поручнями [1];•типовые чугунные литые стойки в виде орнаментированных колонок [2];  7.1. Типовой вестибюль Юго-Восточного и Юго-Западного входа•филенчатый потолок  в помещениях вестибюля [1]: -профиль карниза на кронштейнах с иониками [2,3],-филёнки с орнаментированной лепкой [2,3],- растительный лепной орнамент,-одинарные и тройные розетки по периметру карниза и в поле потолка [3];•профиль и габариты орнаментированных балясин ограждения вестибюля [1,4];•деревянные перила ограждений;•профиль, габариты и отделка римских дорических колонн [4];•колонны прямоугольного сечения оформленные пилястрами римского дорического ордера [4]:- профиль, габариты и отделка пилястр;•членение поверхности стен вестибюля филенками [4]:-профиль и расположение филёнок.    7.2. Вестибюль Северо-Западного входа со стороны ул. им. Н.Г. Чернышевского•  филенчатый потолок, в помещении вестибюля: -профиль и габариты карниза,-профиль и габариты филенок;•профиль, габариты и отделка поверхности стен и проёмов вестибюля филенками:-профиль и расположение филёнок;  7.3. Коридоры здания•профиль и шаг выпуска балок;•профиль и расположение филёнок.  7.4. Оформление потолков•местоположение, профиль и декор карнизов кабинетов; • местоположение, габариты, рисунок и пластика потолочных розеток [тип1, тип2, тип3, тип 4, тип 5]. Карниз сложного типа Карниз простого типа Тип с выпуском балок Карниз с модульонами типовой карниз над лестницами Юго-Западного и Юго-Восточного вестибюлей Тип 1 Тип  2 Тип 3 Тип 5 Тип  47.5. Двери•местоположение, габариты и рисунок расстекловки остекленных деревянных филенчатых дверей с фрамугами [тип1, тип 2]; •местоположение, габариты, профиль и декор филенчатых деревянных дверей [тип3, тип 4].  Тип1  Тип 2 Тип 3 Тип 37.6. Полы•местонахождение плитки; •цветовое решение и орнамент поверхности [тип1, тип 2].  Тип 1 Тип 2Предмет охраны может быть уточнен по результатам комплексных научных исследований на ОбъектеСхема размещения элементовсхема 1-го этажа схема 2-го этажа схема 3-го этажа схема 4-го этажа  Схема конструктивных и инженерных элементов в уровне кровли
