Здание первой в мире атомной электростанции

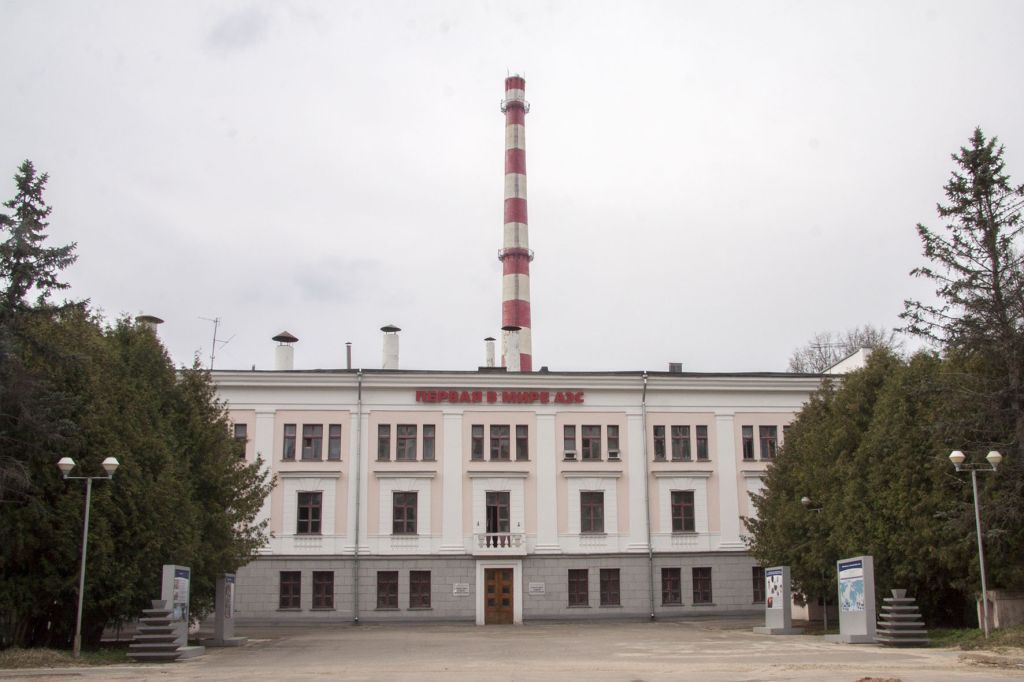

Предметом охраны объекта культурного наследия регионального значения «Здание первой в мире атомной электростанции», 1952 – 1954 гг. расположенного по адресу: Калужская область, г. Обнинск, являются: местоположение и градостроительные характеристики здания:Здание АЭС, с расположенным в 100 м к югу вентиляционным центром, находится в юго-западной части города, юго-западнее поворота ул. Менделеева к Пяткинскому проезду, на территории, занимаемой АО «Государственный научный центр Российской Федерации – Физико-энергетический институт имени А.И. Лейпунского».Основной объем здания построен в стиле «сталинского ампира». Пристройку к восточному фасаду основного объема (санпропускник) и вентиляционный центр можно отнести к индустриальному этапу развития промышленной архитектуры (1910 – 1970 гг.), отличительной чертой которого является функционализм.объемно-пространственная композиция:К первоначальным строениям объекта относятся основной объем АЭС и вентиляционный центр. Позднее к правому флангу восточного фасада основного объема АЭС была выполнена пристройка – санпропускник.Основной объем АЭС - прямоугольный в плане, вытянутый по оси север-юг.                           Его возвышенная центральная часть, где расположен центральный зал с реактором и бассейном выдержки, ориентирована по оси восток-запад, междуэтажных перекрытий не имеет. По восточному и западному фасадам объем центрального зала образует ризалиты. Северная и южная части основного объема – трехэтажные. Под основным объемом устроены два подземных этажа, выступающие за линии северного и восточного фасадов.К фасадам основного объема примыкает несколько поздних служебных пристроек: квадратная в плане, одноэтажная – по оси ризалита восточного фасада; прямоугольная, вытянутая по оси север-юг, одноэтажная – к правому флангу восточного фасада; прямоугольная в плане, вытянутая по оси север-юг, полутораэтажная – к правому флангу южного фасада. Также, во входящем углу, образованном восточным фасадом основного объема АЭС и южным фасадом пристройки санпропускника, расположена вентиляционная труба.Крыша возвышенной центральной части основного объема – двухскатная, крыши северной и южной частей указанного объема – односкатные. Крыши служебных пристроек к восточному фасаду основного объема – односкатные, крыша пристройки к правому флангу южного фасада – двухскатная.Перед главным (северным) фасадом основного объема, близ его флангов, расположены квадратные в плане объемы вентиляционных шахт.На дворовой территории основного объема, близ вентиляционной трубы во входящем углу, образованном основным объемом и санпропускником, расположена квадратная в плане одноэтажная постройка с односкатной крышей.Объем пристройки санпропускника Г-образный в плане. Он примыкает к правому флангу восточного фасада основного объема АЭС и существенно выступает за линию главного фасада АЭС. Западное крыло санпропускника прямоугольное в плане, вытянутое по оси север-юг, одноэтажное. Восточное крыло также прямоугольное в плане, вытянутое по оси север-юг, двухэтажное, с подвалом. К южному фасаду восточного крыла, со смещением к востоку от оси фасада, примыкает служебная пристройка: прямоугольная в плане, вытянутая по оси восток-запад, полутораэтажная.Крыша восточного крыла санпропускника – двухскатная, западного крыла – односкатная. Крыши козырьков над входами в санпропускник, расположенными по правому флангу северного фасада восточного крыла и по правому флангу южного фасада западного крыла, – односкатные. Крыша пристройки к южному фасаду восточного крыла санпропускника – односкатная.Основной объем вентиляционного центра Т-образный в плане, одноэтажный: с прямоугольным в плане, четырехосным центральным объемом и примыкающим к его боковым фасадам протяженными крыльями, вытянутыми по оси восток-запад (крылья примыкают к левому флангу восточного фасада и правому флангу западного фасада центрального объема). По оси южного фасада центрального объема расположен трехосный ризалит с входным объемом. Также над центральным объемом расположена вентиляционная труба. В северо-западный входящий угол основного объема встроена прямоугольная в плане, вытянутая по оси восток-запад пристройка. Ризалит южного фасада основного объема фланкирован пристройками, расположенными во входящих углах, вытянутыми по оси восток-запад. Все указанные пристройки одноэтажные, пониженные относительно основного объема.К северу от основного объема, по его поперечной оси,  расположено здание трансформаторной подстанции – прямоугольное в плане, вытянутое по оси восток-запад, одноэтажное. Объем подстанции соединен переходом с основным объемом. Примыкающий к правому флангу южного фасада подстанции переход – прямоугольный в плане, вытянутый по оси север-юг, одноэтажный, пониженный относительно основного объема и здания подстанции.Крыши основного (Т-образного) объема вентиляционного центра двухскатные. Крыши пристроек к основному объему, а также входного объема, примыкающего к южному ризалиту основного объема, - односкатные. Крыши трансформаторной подстанции и перехода, соединяющего ее с основным объемом – односкатные.В предмет охраны включаются все описанные строения: основной объем АЭС с санпропускником и прочими пристройками; вентиляционный центр со всеми пристройками, включая трансформаторную подстанцию.композиция и архитектурно-художественное оформление фасадов:Основной объем: северный фасадГлавный фасад основного объема – девятиосный. Фасад оформлен высоким цоколем, в горизонтальной плоскости расчленен междуэтажным карнизом над первым этажом (четверной вал). Плоскость стен в уровне первого этажа оформлена рустом. Дверной проем, расположенный по оси фасада, обрамлен широким профилированным наличником (фото 1 – 4).В вертикальной плоскости в уровне второго и третьего этажей фасад фланкирован и расчленен рядом пилястр тосканского ордера; фланговые прясла – более узкие, нежели прочие (фото 1 – 3). Оконные проемы первого и третьего этажей не обналичены. Оконные проемы второго этажа и балконная дверь обрамлены широкими рустованными наличниками (французский руст), завершенными профилированными горизонтальными сандриками. Над оконными проемами и проемом балконной двери устроены массивные трехчастные замковые камни. В подоконном уровне наличники поддержаны плоскими широкими тумбами на едином постаменте; под окнами устроена имитация балюстрад. Прясла расчленены профилированным раскрепованным подоконным карнизом. Узкая плита балкона имеет ограждение в виде балюстрады, фланкированной квадратными столбиками, завершенной   профилированными поручнями (фото 1 – 3).Венчает фасад многообломный карниз со свесом и широким фризом (фото 1 – 3).Завершения вентиляционных шахт – квадратные в плане. Объем, расположенный у правого фланга фасада не имеет декора (фото 5 – 6). Фасы объема, расположенного у левого фланга фасада оформлены рустом. Завершение объема – ступенчатое; верхняя ступень имеет форму четырехгранной усеченной пирамиды (фото 7 – 8).Основной объем: восточный фасадФасад – двенадцатиосный, с трехосным ризалитом, который смещен к югу от оси фасада.Цоколь присутствует на левом фланге фасада. В горизонтальной плоскости фасады расчленены над первым этажом междуэтажным раскрепованным карнизом (четверной вал). Плоскость стен первого этажа - рустованная. В уровне второго и третьего этажей фасады фланкированы и расчленены плоскими пилястрами тосканского ордера. – Ризалит фланкирован парными пилястрами, его прясла – одноосные; прясла левого фланга фасада – двухосные; центральное прясло правого фланга фасада – одноосное, фланговые – двухосные (фото 9 – 12).Оконные проемы первого – третьего этажей левого фланга фасада, ниши ложных оконных проемов третьего этажа ризалита, оконные проемы, расположенные во фланговых пряслах правого фланга в уровне второго этажа, а также все оконные проемы третьего этажа правого фланга фасада – не обналичены. Оконный проем, расположенный в осевом прясле правого фланга фасада в уровне второго этажа, а также ложные оконные проемы второго этажа ризалита оформлены идентично оконным проемам второго этажа главного фасада. – Они обрамлены широкими рустованными наличниками (французский руст), завершенными профилированными горизонтальными сандриками. Над оконными проемами устроены массивные трехчастные замковые камни. В подоконном уровне наличники поддержаны плоскими широкими тумбами на едином постаменте; под окнами устроена имитация балюстрад. Прясла ризалита расчленены профилированным раскрепованным подоконным карнизом. Ложные оконные проемы ризалита в уровне второго этажа имеют сегментные ниши; ниши ложных оконных проемов третьего этажа – профилированные (фото 9 – 12).Фасад увенчан многообломным раскрепованным карнизом со свесом и широким фризом. Объем ризалита оформлен аттиком с треугольным завершением. По оси аттика – полуциркульное ложное окно, обрамленное профилированным наличником, завершенное трехчастным замковым камнем. Фланги аттика украшены рустом. Карниз, венчающий аттик, - профилированный, с узким фризом, со свесом, поддержанным рядом мутул (фото 11). Над венчающими карнизами флангов фасада устроен простой парапет (фото 10, 12).Металлическая вентиляционная труба, расположенная возле правого фланга фасада, а также отдельно стоящее служебное помещение возле трубы декора не имеют (фото 10).Служебная пристройка к фасаду ризалита, а также служебная пристройка к левому флангу фасада оформлены по фланговым фасадам простым венчающим карнизом (фото 13 – 14).Основной объем: южный фасадФасад имеет одиннадцать осей. Присутствует цоколь. В горизонтальной плоскости фасад расчленен междуэтажным карнизом над первым этажом (четверной вал). Плоскость стен первого этажа – рустованная. В вертикальной плоскости, - в уровне второго и третьего этажей, - фланги фасада расчленены плоскими пилястрами тосканского ордера. Образуемые ими пары прясел неравномерны: фланговые прясла более узкие. Семиосное центральное прясло фасада расчленено в подоконном уровне второго и третьего этажей профилированным карнизом. Таковой же карниз членит уширенное фланговое прясло левого фланга фасада в уровне второго этажа. Здесь устроен балкон с лестницей (элементы выполнены из металла; ограждение балкона – решетчатое). Оконные проемы центрального прясла в уровне всех этажей не обналичены (фото 15 – 17).В поле широких фланговых прясел, в уровне третьего этажа прорезаны полуциркульные оконные проемы. Их оформление: простая подоконная полочка, поддержанная кронштейнами, и профилированный наличник. Фасад увенчан многообломным профилированным карнизом со свесом и широким фризом. Над центральным пряслом фасада, со смещением к западу от поперечной оси, расположен мезонин (техническое помещение), увенчанный профилированным карнизом и слуховое окно (фото 15 – 17).К правому флангу фасада примыкает служебная пристройка с одноосным южным фасадом, трехосными восточным и западным фасадами. К ее южному фасаду примыкает крытая металлическая эстакада. Пристройка не декорирована (фото 15, 18).Основной объем: западный фасадФасад – в одиннадцать осей. Со смещением к югу от поперечной оси здания устроен трехосный ризалит. Раскрепованный цоколь оформлен рустом. Объем ризалита и левый фланг здания расчленены междуэтажным раскрепованным карнизом (четверной вал). Стены ризалита и левого фланга фасада – рустованные. В уровне второго и третьего этажей фасады ризалита и левого фланга фланкированы и расчленены плоскими пилястрами тосканского ордера. – Ризалит фланкирован парными пилястрами, его прясла – одноосные; фланговые прясла левого фланга фасада – двухосные, центральное – одноосное. Правый фланг фасада лишь фланкирован пилястрой (фото 19 – 21).Оконный проем, расположенный в осевом прясле левого фланга фасада в уровне второго этажа, а также ложные оконные проемы второго этажа ризалита оформлены идентично оконным проемам второго этажа главного фасада. – Они обрамлены широкими рустованными наличниками (французский руст), завершенными профилированными горизонтальными сандриками. Над оконными проемами устроены массивные трехчастные замковые камни. В подоконном уровне наличники поддержаны плоскими широкими тумбами на едином постаменте; под окнами устроена имитация балюстрад. Прясла ризалита расчленены профилированным раскрепованным подоконным карнизом. Ложные оконные проемы ризалита в уровне второго этажа имеют сегментные ниши; ниши ложных оконных проемов третьего этажа – профилированные. Оконные и дверные проемы, за исключением упомянутых выше, не обналичены (фото 20 – 21).Фасад увенчан многообломным раскрепованным карнизом со свесом и широким фризом. Объем ризалита оформлен аттиком с треугольным завершением. По оси аттика – полуциркульное ложное окно, обрамленное профилированным наличником, завершенное трехчастным замковым камнем. Фланги аттика украшены рустом. Карниз, - венчающий аттик, - профилированный, с узким фризом, со свесом, поддержанным рядом мутул. Над венчающими карнизами флангов фасад устроен простой парапет (фото 19 – 21).Объем санпропускника: западный фасадФасад осей и декора не имеет (фото 22).Объем санпропускника: северный фасадФасад восточного (двухэтажного) крыла здания – четырехосный. Фасад западного (одноэтажного) крыла – трехосный. Фасады не декорированы. Над фасадом восточного крыла устроен парапет. У входной двери на правом фланге фасад восточного объема расположено крыльцо с одномаршевой лестницей, имеющее металлическое ограждение. Козырек крыльца – односкатный (фото 23 – 24).Объем санпропускника: восточный фасадФасад имеет две оси, не декорирован (фото 25, 26).Объем санпропускника: южный фасадТрехосный фасад восточного крыла завершен парапетом. Элементы декора отсутствуют. Перед входной дверью устроено крыльцо с одномаршевой лестницей, ограждение крыльца и лестницы металлическое. Пристройка, примыкающая к правому флангу фасада, одноосная, также не декорирована (фото 27 – 28).Фасад западного крыла четырехосный, над дверным проемом расположен односкатный козырек (фото 29).Вентиляционный центр: северные фасады строенийФасад центрального объема основного Т-образного в плане объема четырехосный, увенчан профилированным карнизом. Фасад западного крыла Т-образного в плане объема осей не имеет, по фасаду восточного крыла, - на его левом фланге, - прорезан оконный проем в уровне фриза венчающего карниза. Венчает фасады крыльев профилированный карниз с широким фризом (фото 30 – 32).Фасад трансформаторной подстанции – пятиосный, фланкирован одноосными ризалитами. Имеет повышенный раскрепованный цоколь. Оконные проемы центрального прясла оформлены простыми подоконными полочками и горизонтальными профилированными сандриками; наличников не имеют. Венчающий карниз фасада отсутствует, за исключением небольших профилированных фрагментов, фланкирующих ризалиты. Над фасадом устроен невысокий парапет (фото 30, 33).Северный фасад пристройки, встроенной в северо-западный входящий угол Т-образного основного объема – одноосный. Фасад пристройки увенчан профилированным карнизом (фото 31).Вентиляционный центр: западные фасады строенийЗападный фасад трансформаторной подстанции осей не имеет, завершен профилированным карнизом (фото 34).Западный фасад западного крыла Т-образного в плане основного объема – одноосный. По оси фасада, - в повышенном уровне, - расположен дверной проем. К нему ведет однопролетная металлическая лестница с площадкой. Ограждение лестницы и площадки – решетчатое. Над фасадом устроен парапет – треугольный с плечиками. Фасад венчает разорванный профилированный карниз с широким фризом: он устроен на флангах фасада, в поле плечиков парапета (фото 35).Западный фасад пристройки, встроенной во входящий северо-западный угол Т-образного в плане основного объема – трехосный. Фасад не декорирован. Над фасадом устроен парапет, завершенный простым карнизом (фото 36).Западный фасад ризалита, расположенного по оси южного фасада Т-образного в плане основного объема, осей не имеет. Фасад завершен профилированным карнизом с широким фризом (фото 37).Западный фасад пристройки, встроенной во входящий юго-западный угол, образованный западным крылом и ризалитом южного фасада Т-образного в плане основного объема осей и декора не имеет. Над фасадом устроен парапет (фото 37).Вентиляционный центр: южные фасады строенийЮжный фасад западного крыла Т-образного в плане основного объема осей не имеет. Увенчан профилированным карнизом с широким фризом, при этом, карниз, обозначающий фриз отсутствует над пристройкой, расположенной во входящем углу (фото 38).Южный фасад пристройки, встроенной во входящий юго-западный угол, образованный западным крылом и ризалитом южного фасада основного Т-образного в плане объема – одноосный, декора не имеет (фото 37, 38).Южный фасад ризалита, расположенного по оси южного фасада Т-образного в плане основного объема – трехосный. Фасад расчленен простым пояском в уровне карниза, обозначающего фриз фланговых фасадов ризалита; увенчан профилированным карнизом.               К правому флангу ризалита (с отступом от угла) примыкает одноосный входной объем, не имеющий декора (фото 39, 40).Над центральным объемом Т-образного в плане основного объема расположена вентиляционная бетонная труба в форме усеченного конуса, завершенная простым карнизом, поддержанным имитацией машикули. В трех уровнях трубы, через равные промежутки, устроены круговые металлические площадки с ограждением, сочлененные металлической лестницей по северному фасу трубы (фото 41 – 42).Южный фасад пристройки, расположенной во входящем углу, образованном объемом южного ризалита основного объема и восточным крылом основного объема, трехосный. Фасад венчает профилированный карниз (фото 43).Южный фасад восточного крыла Т-образного в плане основного объема осей не имеет. Увенчан профилированным карнизом с широким фризом, при этом, карниз, обозначающий фриз отсутствует над пристройкой, расположенной во входящем углу (фото 43 – 44).Южный фасад трансформаторной подстанции осей не имеет, не декорирован.Вентиляционный центр: восточные фасады строенийВосточный фасад ризалита, расположенного по оси южного фасада Т-образного в плане основного объема осей не имеет, увенчан профилированным карнизом (см. фото 43).Восточный фасад пристройки, расположенной во входящем углу, образованном южным ризалитом и восточным крылом основного объема, одноосный. Он увенчан профилированным карнизом, над которым устроен парапет (см. фото 44).Восточный фасад восточного крыла Т-образного в плане основного объема – одноосный. По оси фасада, - в повышенном уровне, - расположен дверной проем. К нему ведет двухмаршевая металлическая лестница с двумя площадками. Ограждение лестницы и площадки – решетчатое. Над фасадом устроен парапет – треугольный с плечиками. Фасад венчает разорванный профилированный карниз с широким фризом: он устроен на флангах фасада, в поле плечиков парапета (фото 45).Восточный фасад центрального объема Т-образного в плане основного объема – двухосный, оконные проемы расположены на разных уровнях. Венчает фасад профилированный карниз (фото 46).Восточный фасад перехода, соединяющего основной объем и трансформаторную подстанцию, трехосный; он увенчан профилированным карнизом (фото 46).Восточный фасад трансформаторной подстанции идентичен фасаду западному – без осей, он увенчан профилированным карнизом (см. фото 34).конфигурация оконных и внешних дверных проемов здания (современное состояние):Основной объем: северный фасадВ северном фасаде прорезан один прямоугольный дверной проем и сорок один прямоугольный оконный проем. При том обстоятельстве, что фасад семиосный, количество оконных проемов по этажам разнится: в уровне первого этажа по осям прорезаны спаренные оконные проемы, в уровне второго – одинарные, в уровне третьего этажа – стилизованные итальянские окна (группа из трех оконных проемов с уширенным центральным проемом) (фото 47 – 50).Основной объем: восточный фасадНа флангах фасада прорезаны двадцать прямоугольных оконных проемов. Оконные проемы ризалита центрального объема – ложные (фото 51 – 52).В служебной пристройке, примыкающей к ризалиту фасада – один прямоугольный дверной проем (фото 53).В служебной пристройке, выполненной к левому флангу фасада, прорезаны один дверной и четыре оконных проема; все – прямоугольные (фото 54).В отдельно стоящей служебной постройке, соосной пристройке к ризалиту, - один прямоугольный дверной проем (фото 51).Основной объем: южный фасадВ южном фасаде прорезаны один прямоугольный проем ворот, два прямоугольных дверных проема (один из них расположен на левом фланге фасада в уровне второго этажа), двадцать один прямоугольный оконных проем и два полуциркульных. По восточному фасаду мезонина (технического помещения) прорезан один прямоугольный оконный проем (фото 55 – 57).В стенах пристройки, примыкающей к правому флангу фасада, прорезаны один прямоугольный дверной проем и шесть прямоугольных щелевидных (горизонтальных) оконных проемов (фото 56, 58).Основной объем: западный фасадРизалит фасада оконных и дверных проемов не имеет. На фланговых пряслах фасада прорезаны пять прямоугольных дверных проемов, в том числе, один проем – в уровне второго этажа на правом фланге; тринадцать прямоугольных оконных проемов, в том числе, четыре щелевидных на правом фланге фасада (фото 59 – 62).Объем санпропускника: северный фасадВ северном фасаде двухэтажного (восточного) объема прорезаны один дверной и шесть оконных проемов, все – прямоугольные. В северном фасаде одноэтажного (западного) объема прорезаны три прямоугольных оконных проема. Итого в северном фасаде – один дверной и девять оконных проемов (фото 63 – 64).Объем санпропускника: восточный фасадВ восточном фасаде прорезаны два прямоугольных оконных проема (фото 65).Объем санпропускника: южный фасадВ южном фасаде двухэтажного (восточного) объема прорезаны один и дверной и четыре оконных проема, все – прямоугольные. В южном фасаде одноэтажного (западного) объема прорезан один дверной и три оконных проема (все – прямоугольные). Итого по южному фасаду имеется два дверных и семь оконных проемов (фото 66 – 67).В южном фасаде пристройки, примыкающей к правому флангу восточного объема, прорезаны два прямоугольных дверных проема, один из которых – в уровне второго этажа (фото 66).Объем санпропускника: западный фасадЗападный фасад одноэтажного (западного) объема дверных и оконных проемов не имеет, за исключением проема, связывающего санпропускник с основным объемом АЭС.                       В западном фасаде двухэтажного (восточного) объема в уровне второго этажа прорезаны пять прямоугольных оконных проемов (фото 68).Вентиляционный центр: северные фасады строенийВ северном фасаде трансформаторной подстанции прорезаны два прямоугольных проема ворот (в поле фланговых ризалитов), один прямоугольный дверной проем, два прямоугольных оконных проема. Над дверным проемом – прямоугольная фрамуга (фото 69).Северный фасад центрального объема Т-образного основного объема центра прорезан четырьмя прямоугольными оконными проемами в повышенном уровне (фото 69).Северный фасад западного крыла Т-образного в плане основного объема не имеет оконных и дверных проемов. Пристройка, встроенная в северо-западный входящий угол Т-образного основного объема, по северному фасаду имеет один прямоугольный дверной проем (фото 70).По северному фасаду восточного крыла Т-образного в плане основного объема прорезаны один дверной и один оконный проем, оба – прямоугольные (фото 71).Вентиляционный центр: западные фасады строенийЗападный фасад трансформаторной подстанции не имеет оконных и дверных проемов (фото 72).В западном фасаде пристройки, встроенной в северо-западный входящий угол Т-образного в плане основного объема, прорезаны два прямоугольных оконных проема (фото 73).В западном фасаде западного крыла Т-образного в плане основного объема прорезаны один дверной проем (в повышенном уровне)  и один оконный проем, оба – прямоугольные (фото 74).Западный фасад западной пристройки к ризалиту южного фасада Т-образного в плане основного объема дверных и оконных проемов не имеет.Также не имеет дверных и оконных проемов западный фасад объема перехода из трансформаторной подстанции в основной Т-образный объем.Вентиляционный центр: южные фасады строенийЮжный фасад трансформаторной подстанции дверных и оконных проемов не имеет. Южный фасад западного крыла Т-образного в плане основного объема оконных проемов не имеет, нет и внешнего дверного проема: вход осуществляется через объем западной пристройки (фото 75).Южный фасад западной пристройки к ризалиту южного фасада основного объема имеет один дверной проем (фото 75).Южный фасад ризалита Т-образного в плане основного объема прорезан один дверным и двумя оконными проемами, все – прямоугольные (фото 76).Южный фасад восточной пристройки к ризалиту южного фасада Т-образного в плане основного объема прорезан одним дверным и одним оконным проемами, оба – прямоугольные (фото 77).Южный фасад восточного крыла Т-образного в плане основного объема дверных и оконных проемов не имеет (фото 77 – 78).Вентиляционный центр: восточные фасады строенийВ восточном фасаде восточной пристройки к ризалиту южного фасада Т-образного в плане основного объема прорезан один прямоугольный дверной проем (фото 79).В восточном фасаде восточного крыла Т-образного в плане основного объема – один прямоугольный дверной проем (фото 80).В восточном фасаде центрального объема Т-образного основного объема прорезаны один прямоугольный дверной проем, да которым прорезана прямоугольная фрамуга, и один прямоугольный оконный проем (фото 81).Восточный фасад трансформаторной подстанции оконных и дверных проемов не имеет.пространственно-планировочная структура интерьеров зданияОсновной объем АЭС: минус второй этаж (подземный)Пространственно-планировочная структура этажа – смешанная (фото 82). Один коридор (помещение № 2) тянется вдоль восточного фаса этажа (под центральным объемом здания) и заканчивается лестничной клеткой в северной своей части (помещение            № 1). Из данного коридора дверные проемы ведут в помещения в восточной части этажа (помещения №№ 3 – 8, 40 – 41), а также в помещения, расположенные вдоль южного фаса, образующие две параллельные анфилады (помещения №№ 9 – 13).Второй коридор также устроен по поперечной оси центрального объема здания, со смещением к западному фасу этажа (помещение № 29). Дверные проемы из него ведут в лестничную клетку у южного фаса (помещение № 14), в ряд помещений в центральной части этажа (№№ 2 – 26), в помещение в юго-западном углу этажа (№ 15), в которое выходят двери помещений, расположенных по периметру (№№ 16 – 19). Под расположенным выше реактором, горячей камерой и парогенератором, - на минус первом этаже, - помещений на минус втором этаже – нет.Два указанных коридора соединены коридором, тянущимся вдоль северного фаса центрального объема здания (№ 37). Из данного коридора дверные проемы ведут в помещения, расположенные в северо-восточном углу этажа: небольшую анфиладу из помещений №№ 27 и 28; Г-образное в плане протяженное помещение (№ 30), образующее анфиладу с угловым помещением № 35; в зал подпиточных насосов 1-го контура (№ 36). Из указанного зала дверные проемы ведут в помещения, расположенные вдоль его западного и северного фасов (№№ 29, 31 – 34).Лестницы, ведущие в минус второй этаж – бетонные, с металлическим ограждением (фото 83). Металлические двери ряда помещений (фото 84).Перекрытие помещения № 36, где установлены подпиточные насосы 1-го контура, несут три ряда квадратных в сечении столбов из железобетона (фото 85).Оборудование, расположенное в помещениях этажа, включается в предмет охраны.Перечень оборудования составлен по Альбому-каталогу «Музейный комплекс «Первая в мире АЭС»». Реальная нумерация помещений соответствует проектной документации 1954 года и отражена в альбоме-каталоге. Нумерация помещений, представленная в поэтажных планах, была проведена при постановке объекта на кадастровый учёт. В местоположении оборудования указана реальная нумерация.Циркуляционные насосы ГЦЭН-146 № 1, ГЦЭН-146/2, ВЦЭН-147, были расположены в помещениях №№ 4, 26/3, 26/5. В настоящее время все насосы демонтированы. Насос ГЦЭН-146/2 сохранён, и после дезактивации может демонстрироваться на штатном месте.Массовые расходомеры и датчики расходомеров, расположенные в помещениях №№ 15 и 16 (на плане №№ 9 – 12) (фото 86 – 88).Подпиточные насосы первого контура, расположенные в помещении № 27 (на плане № 36) (фото 85).Бак условно чистых вод, расположенный в помещениях №№ 1 и 6 (на плане № 15) (фото 89).Основной объем АЭС: минус первый этаж (подземный)Пространственно-планировочная структура этажа – смешанная (фото 91). Из лестничной клетки в восточной части этажа дверные проемы ведут в помещения №№ 2 и 25, а также в Г-образный в плане зал (№ 18), занимающий бóльшую часть в северной части этажа. В южной части зала выгорожены помещения №№ 27 – 29. Из упомянутого зала дверные проемы ведут в помещения расположенные в ряд в северо-западном углу этажа (№№ 19 – 22), в отдельное помещение, расположенное между залом и реактором (№ 5). В юго-восточной четверти этажа располагались реактор и тепловая колонна (ныне демонтированы).Упомянутый выше зал связан с помещениями, расположенными в юго-западной четверти этажа, коридором из которого дверные проемы ведут в помещения расположенные по его восточному фасу (№№ 6 – 8) и в помещение № 15 южнее коридора. Из данного помещения двери ведут на лестничную клетку, а также в помещения №№ 10, 11, 13, 14.Лестницы, ведущие в минус второй этаж – бетонные, с металлическим ограждением (фото 83). Сохранились металлические двери ряда помещений (фото 91).Перекрытие зала № 18 и выгороженных в нем помещений (№№ 27 – 29) несут четыре ряда столбов из железобетона: три ряда, расположенных в южной части зала – квадратные в сечении, слегка удаленный северный ряд состоит из прямоугольных в сечении столбов.Оборудование, расположенное в помещениях этажа, является предметом охраны.Перечень оборудования составлен по Альбому-каталогу «Музейный комплекс «Первая в мире АЭС»». Реальная нумерация помещений соответствует проектной документации 1954 года и отражена в альбоме-каталоге. Нумерация помещений, представленная в поэтажных планах, была проведена при постановке объекта на кадастровый учёт. В местоположении оборудования указана реальная нумерация.Реактор, тепловая колонна и пучки, а также рабочее место экспериментатора на «нейтронных пучках» - все объекты располагались в юго-восточной четверти этажа. Ныне полностью демонтированы.Логические схемы СУЗ (системы управления и защиты), расположенные в помещении                № 36 (на плане - № 11) (фото 92).«Горячая» камера, расположенная в помещении № 14 на плане (фото 93).Операторская «горячей» камеры, расположенная в помещении № 45 (на плане - № 13).Сервоприводы СУЗ, расположенные в помещении № 44 (на плане - № 7).Оборудование 20-го контура, расположенное в помещении № 46 (на плане - № 18).Парогенератор 4, находящийся в помещении № 21/4 (на плане - № 22) (фото 94).Оборудование экспериментальных петель, петли ПВ, расположенное в помещении № 51 (на плане - № 25) (фото 95 – 99).Пространственно-планировочная структура интерьеровОсновной объем АЭС: первый этажПространственно-планировочная структура этажа – смешанная (фото 100). По оси северного фасада расположен входной объем (помещение № 1). Из него дверной проем ведет в анфиладу из двух коридоров, расположенных в центральной и восточной частях северной части объема здания. Анфилада коридоров заканчивается лестничной клеткой междуэтажной лестницы. Из указанных коридоров и лестничной клетки дверные проемы ведут в помещения в северной и южной частях северной части здания. В западную часть здания вход устроен из анфилады указанных коридоров – в зал, где расположен щит силового управления главного привода. Из данного зала дверные проемы ведут в помещения, расположенные вдоль западного и северного фасадов северной части объема.Из помещения, расположенного по поперечной оси северной части основного объема дверной проем ведет в центральный зал АЭС. В зале, вдоль восточного фасада, устроены два помещения.В северной стене центрального зала прорезан воротный проем (со смещением к востоку от поперечной оси) ведущий к таковому же проему в южной стене южной части объема АЭС. Из данного проезда дверной проем ведет в помещение, тянущееся вдоль восточного фасада южной части основного объема.Входной объем в помещения южной части основного объема расположен со смещением от поперечной оси здания к западу и совмещен с лестничной клеткой междуэтажной лестницы. Из данного входного объема дверные проемы ведут в помещения, расположенные восточнее его и западнее.Во входном объеме северной части объема – двойная двупольная входная дверь. Каждое из дверных полотен – четырехчастное, нижняя четверть заполнена филенкой в форме четырехгранной пирамиды. Присутствуют нащельники. Дверной прибор – ручки-скобы (латунные крепежные элементы, деревянная рукоять) (фото 101).Отделка пола входного объема – гранитные плиты в черно-белой гамме, отделка стен – мраморные плиты той же гаммы (фото 101).Шестипролетные междуэтажные лестницы  в северной и южной частях основного объема выполнены из железобетона, ограждение – металлическое, с деревянными перилами (фото 103).Оконные проемы лестничных клеток в северной части основного объема оформлены витражами, где изображены сюжеты, символизирующие освоение человечеством атома в мирных целях (фото 104 – 106).Перекрытие помещения № 53, где расположен щит силового управления главного привода, несут четыре квадратных в сечении столба из железобетона (фото 107).Оборудование, расположенное в помещениях этажа, включается в предмет охраны.Перечень оборудования составлен по Альбому-каталогу «Музейный комплекс “Первая в мире АЭС”». Реальная нумерация помещений соответствует проектной документации 1954 года и отражена в альбоме-каталоге. Нумерация помещений, представленная в поэтажных планах, была проведена при постановке объекта на кадастровый учёт. В местоположении оборудования указана реальная нумерация.Центральный зал, где расположены реактор и бассейн выдержки, - помещение № 62 (на схеме – помещение № 57) (фото 108 – 110).Оборудование экспериментальных петель, расположенное в помещении № 56 (на схеме – помещение № 70).Система радиационного контроля, расположенная в помещении № 66 (на схеме - № 46) (фото 111 – 112).Щит силового управления главного привода, расположенный в помещении № 64 (на схеме - № 53) (фото 107, 113).Основной объем АЭС: второй этажПространственно-планировочная структура этажа – смешанная (фото 114). В северной части основного объема дверные проемы ведут из лестничной клетки в помещения, расположенные на ее флангах, а также в анфиладу из трех помещений, тянущихся вдоль продольной оси северной части. Помещения в западной части северной части основного объема имеют разные уровня перекрытий. Со смещением к западу от поперечной оси основного объема, в трапециевидном в плане выступе, обращенном в центральный зал, в уровне второго этажа расположен пульт управления кранами, куда ведет металлическая лестница с третьего этажа. Центральный зал перекрытий в уровне второго этажа не имеет. В южной части основного объема (в центральной части на западном фланге), расположены два помещения, входы в которые устроены из расположенной между ними лестничной клетки. Помещения на восточном фланге южной части основного объема перекрытий в уровне второго этажа не имеют (фото 114).Сохранилась дверь, ведущая в помещения 74, 76, 78 (Служба КИПиА): двупольная, филенчатая. Каждое из полотен – двухчастное, с меньшей нижней филенкой (фото 119).Перекрытия помещений в центральной части и на западном фланге северной и южной частей основного объема поддержаны квадратными в сечении железобетонными опорами (фото 114, 117).Оборудование, расположенное в помещениях этажа, включается в предмет охраны.Перечень оборудования составлен по Альбому-каталогу «Музейный комплекс “Первая в мире АЭС”». Реальная нумерация помещений соответствует проектной документации 1954 года и отражена в альбоме-каталоге. Нумерация помещений, представленная в поэтажных планах, была проведена при постановке объекта на кадастровый учёт. В местоположении оборудования указана реальная нумерация.Пульт управления кранами, расположенный в помещении № 62 (фото 115 – 116).Щит постоянного тока ЩПТ 220 В, расположенный в помещении № 73 (на схеме – помещение № 6).Распределительный щит РЩ-0,4 кВ, расположенный в помещении № 72 (на схеме – помещение № 8) (фото 118).Основной объем АЭС: третий этажПространственно-планировочная структура этажа – смешанная (схема этажа не предоставлена).Вдоль продольной оси северной части основного объема устроен коридор, начинающийся от лестничной клетки на западном фланге северной части. Из указанного коридора дверные проемы ведут в помещения, расположенные вдоль северного фасада и вдоль центральной части (центрального зала) основного объема (фото 120). На восточном фланге этажа расположено помещение центрального пульта управления АЭС.По поперечной оси северной части расположен кабинет начальника установки и главного инженера (кабинет начальника АЭС) (помещение № 95). Здесь сохранились: пол из штучного паркета, покрытый лаком; однопольная филенчатая дверь (шестичастная, с уменьшенными центральными филенками); профилированный раскрепованный потолочный карниз (фото 121).Оборудование, расположенное в помещениях этажа, включается в предмет охраны.Центральный пульт управления АЭС, расположенный в помещении № 85 (фото 122 – 125).В данном помещении сохранились первоначальные плафоны, расположенные дугой (фото 126 – 128).Санпропускник: подвалПространственно-планировочная структура подвала – смешанная (фото 129). Из лестничной клетки, расположенной в северо-восточном углу (№ 1 на схеме), дверной проем ведет в помещение, расположенное вдоль северного фасада (№ 15) и примыкающие к нему санузлы (№№ 12 – 14). Из лестничной клетки, расположенной в юго-западном углу (№ 9), дверь ведет в Г-образный в плане коридор (№ 8), откуда дверной проем ведет в помещение, расположенное вдоль южного фасада (№ 7); из него двери ведут в два примыкающих к нему помещения (в юго-восточном углу подвала - №№ 5, 6). Второй дверной проем ведет из Г-образного коридора в большое помещение, расположенное вдоль западного фасада (№ 10). Из последнего дверные проемы ведут в большой зал, примыкающий к восточной стене подвала (№ 3), и в анфиладу помещений, примыкающих к северо-восточной лестничной клетке (№№ 2 и 11).Санпропускник: первый этажПространственно-планировочная структура этажа (обоих крыльев) – смешанная (фото 130). Вход в восточное крыло осуществляется через дверной проем в северо-восточном углу объема, ведущий через два небольших помещения (помещения №№ 32 и 33 на схеме) в зал, вытянутый вдоль северного фасад (№ 31). Из зала дверные проемы ведут в лестничную клетку междуэтажной лестницы, расположенную в северо-восточном углу крыла (№ 36), три небольших помещения, образующие анфиладу юго-западнее указанного зала (№№ 34, 35, 37; коридор № 35 является проходным для данной анфилады, кроме того, дверь из него ведет в помещения в центральной части крыла), а также в помещение, расположенное в центральной части крыла, вдоль его западной стены (№ 27). Из последнего помещения дверные проемы ведут: в помещения расположенные южнее (№№ 25 и 26); в группу помещений, расположенных в центральной части этажа (№№ 28 – 30, образующие анфиладу, вытянутую по оси север-юг, и далее в помещения №№ 39 и 40). Указанная анфилада сочленена с расположенной южнее и также ориентированной анфиладой помещений №№ 42 – 44. Два помещения, расположенные вдоль южного фасада крыла (№№ 24 и 45) образуют анфиладу, здесь же имеется вход со двора. В юго-западном углу этажа расположена лестничная клетка (№ 23), из которой дверные проемы ведут как в южную анфиладу, так и в западное крыло санпропускника (фото 130).Вдоль южного фасада западного крыла тянется коридор, ведущий в основной объем АЭС (№ 14) (фото 131). Из коридора дверные проемы ведут в помещения, расположенные в центральной части крыла: в помещение, примыкающее к восточной стене (№ 23); в коридор (№ 15), ведущий в помещения №№ 16, 17, 20, 21. В зал, расположенный в северной части крыла вход осуществляется из крыла восточного (из помещения № 31) (фото 130).Перекрытия помещения, расположенного в северной части западного крыла (№ 18) поддержаны рядом квадратных в сечении железобетонных опор.Санпропускник: второй этаж (восточное крыло)Пространственно-планировочная структура этажа – смешанная (фото 132). Из лестничной клетки, расположенной в северо-восточном углу этажа, дверной проем ведет в зал, расположенный вдоль северного фасада (помещение № 20). Из зала дверные проемы ведут в санузлы (№№ 16 – 18). Вход в помещения, расположенные в южной и центральной части этажа осуществляется из лестничной клетки, расположенной в юго-западном углу этажа: сначала в помещение № 11, через него - в помещение № 10, а также в анфиладу из помещений №№ 3, 4, 6, 7, тянущуюся соосно продольной оси этажа (фото 132).конструкции капитальных фундаментов, стен здания и т.д.:Основной объем АЭС: конструктивная схема центральной части – бескаркасная, северной и южной частей – полукаркасная. Фундамент и цоколь выполнены из бетона, стены – из силикатного кирпича. Конструкция крыши центральной части – металлические фермы, крыши северной и южной частей – из плит перекрытия. Кровля выполнена рубероидом.Объем санпропускника: конструктивная схема – полукаркасная, фундамент, стены и крыша – из железобетонных плит. Кровля выполнена рубероидом.Вентиляционный центр: конструктивная схема – бескаркасная, фундамент выполнен из бетона, стены – из силикатного кирпича. Крыша выполнена железобетонными плитами, покрыта рубероидом.материал, характер и цвет отделки фасадных поверхностей:Стены основного объема АЭС изначально оштукатурены, окрашены: первый этаж – в серый цвет, второй и третий этажи – в светло-розовый. Элементы декора окрашены в белый цвет.Пристройки к основному объему изначально оштукатурены, окрашены: имитация цоколя – в серый цвет, плоскости стен – в светло-розовый. Элементы декора окрашены в белый цвет.Стены санпропускника изначально оштукатурены, окрашены: имитация цоколя – в серый цвет, плоскости стен – в светло-розовый цвет.Стены вентиляционного центра и трансформаторной подстанции изначально оштукатурены, окрашены: имитация цоколя – в красно-коричневый цвет, плоскость стен – в светло-розовый, элементы декора – в белый. Труба вентиляционного центра окрашена, - поперечными полосами, - в белый и красный цвета.
