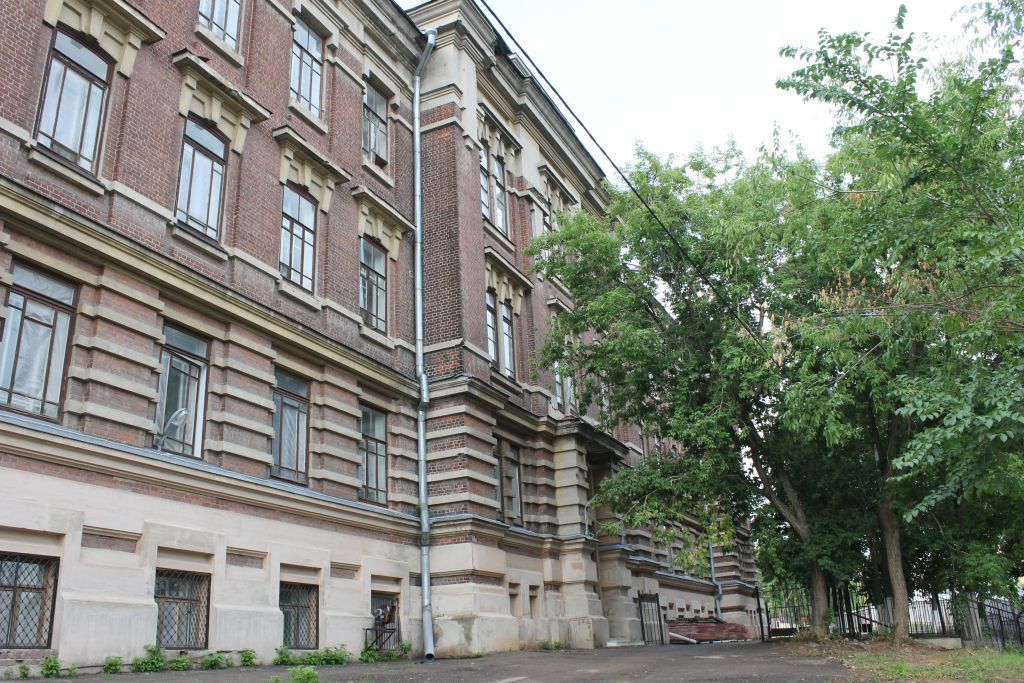

Здание Шамовской больницы

1. Градостроительное местоположение в планировочной структуре города: - местоположение зданий строений и сооружений на возвышении холма в нагорной части города, формирующие застройку ул. Роща Фрунзе главным и боковыми фасадами здания Шамовской больницы, фиксирующие границу исторической части домовладения прозрачным ограждением и  проезд по ул. Роща Фрунзе 2-мя въездными воротами по ул.Айвазовского (верхние ворота) по ул.Калинина (нижние ворота).  2.Объемно-планировочное решение 2.1.Габариты и конфигурация 3-х этажного на высоком цоколе Ш-образного в плане здания Шамовской больницы с тремя ризалитами по главному фасаду и по одному ризалиту по боковым и дворовому фасадам с возвышающимися над скатной крышей металлическими воздуховодами;  2.2.Габариты и конфигурация одноэтажного Г-образного в плане со скатной крышей, ризалитом и фронтоном по главному фасаду хозяйственной постройки; 2.3.Габариты и конфигурация въездных ворот ( верхние и нижние) с трехчастной композицией и прямоугольной формы проемами, одного  для проезда общественного транспорта и 2-мя  для пешеходов; 2.4.Габариты и конфигурация прозрачного ажурного металлического ограждения по кирпичным столбам и невысокому глухому цоколю.    3.Конструктивная система 3.1.Здание Шамовской больницы 3.1.1.Фундамент – ленточный с бутобетоном; 3.1.2.Подлинные кирпичные наружные и внутренние несущие стены, за исключением стен в осях 7-8 (между осями А – В);  3.1.3.Сводчатые перекрытия по металлическим балкам - своды Монье, за исключением фрагментов перекрытий на отм.0.000 а осях А-В, 6-7 и А-В, 8-9. 3.1.4.Лестницы – количество (три): 3.1.4.1.Центральная двухмаршевая лестница с уровня первого до третьего этажа, конструкция ( марши по металлическим косоурам, площадки на сводах по балкам); 3.1.4.2.Ограждение – балясины с декоративными тумбами на площадке первого этажа и промежуточных площадках; 3.1.4.3.Служебные двухмаршевые лестницы,  конструкция (марши по металлическим косоурам), ограждение – металлическое, прозрачное, поручнидерево; 3.1.5.Кирпичные перемычки; 3.1.6.Арочные проемы в коридорах и холлах; 3.1.7.Задвижки отопления; 3.1.8.Скатная крыша, кровельное покрытие – металл под фальц; 3.1.9.Габариты и геометрия воздуховодов в надкровельной части (два), материал - металл; 3.2.Здание хозяйственной постройки: 3.2.1.Фундаменты – ленточные, бутобетонные; 3.2.2.Подлинные кирпичные наружные и внутренние несущие стены; 3.2.4.Сводчатые перекрытия по металлическим балкам - своды Монье; 3.2.5.Скатная крыша, кровельное покрытие – металл под фальц; 4.Архитектурно-художественное решение 4.1.Здание Шамовской больницы; 4.1.1.Архитектурно-художественное решение главного и боковых фасадов в формах позднего (рационального) модерна; 4.1.2.Материал отделки главного и боковых фасадов - кирпичный фасад с оштукатуренными декоративными элементами; 4.1.3.Местоположение, габариты, конфигурация оконных и дверных проемов ( на главном и боковых фасадах); 4.1.4.Материал заполнения оконных проемов - светопрозрачное заполнение в деревянных рамах с исторической геометрией заполнения (на главном и боковых фасадах); 4.1.5.Входной узел центрального ризалита главного фасада;  4.1.6.Характер, геометрия и пропорции входных двухстворчатых дверей главного фасада с декоративными элементами и филенками, со светопрозрачным заполнением и верхним прямоугольным двухстворчатым окном, материал - дерево; 4.1.7.Кесоннированный козырек над центральным входом главного фасада; 4.1.8.Рустованные пилястры с декоративными лопатками, профилированными тягами центрального входа главного фасада; 4.1.9.Габариты крыльца центрального входа главного фасада, материал - мрамор; 4.1.10.Оштукатуренный цоколь, с выступающими частями в виде широких ступенчатых контрфорсов, с прямоугольными нишами и окнами в них (на главном и боковых фасадах); 4.1.11.Глубокий горизонтальный руст первого этажа, междуэтажные  штукатуренные 1 и 2 этажей  многопрофильные ступенчатые тяги (на главном и боковых фасадах); 4.1.12.Архитектурно-декоративное убранство центрального ризалита главного фасада с раскреповкой; 4.1.13.Балкон на 2 этаже в центральной части ризалита главного фасада, над козырьком входного узла главного фасада; 4.1.14.Оштукатуренные декоративные архитектурные элементы 2 этажа: окна размещаются в нишках с замковым камнем, прямолинейным  сандриком на кронштейнах в завершении, с подоконными  полочками и профильной поверхностью  в подоконной плоскости (на главном и боковых фасадах); 4.1.15.Оштукатуренные декоративные архитектурные элементы 3 этажа: окна размещаются в нишках с прямолинейными профилированными сандриками в завершении и на прямолинейной полочке (на главном и боковых фасадах); 4.1.16.Завершение ризалитов: профилированный ступенчатый карниз с раскреповками, глухая парапетная стенка с раскреповками и прямоугольными столбиками в угловых частях здания, пилястры со стилизованным декором капительной части (на главном и боковых фасадах); 4.1.17.Плоский фриз с прямоугольными кессонными нишами и ступенчатым карнизом (на главном и боковых фасадах); 4.1.18.Плоский фриз со ступенчатым карнизом, декорированным профильными тягами, с тумбами, декорированными одним плоским поясом (на главном и боковых фасадах); 4.1.19.Кованые ажурные ограждения - два комплекта; 4.1.20.Два ажурных кованых козырька на кронштейнах бокового и дворового служебных входов правого ризалита; 4.2.Здание хозяйственной постройки 4.2.1.Цоколь оштукатуренный, с профильными тягами в верхней части; 4.2.2.Оконные проемы на главном фасаде - лучковые, декорированы широким плоским поясом по низу, сверху - плоскими сандриками, переходящих в широкий плоский пояс, связывающий их между собой в межоконном пространстве; 4.2.3.Карниз декорирован широким плоским поясом и профилированными тягами; 4.2.4.Наружные дверные проемы лучковые, декорированы широким плоским поясом по низу, сверху - плоскими сандриками, переходящих в широкий плоский пояс, связывающий их между собой в междверном пространстве; 4.2.5.Архитектурно-декоративное убранство торцевого фасада по ул.Роща Фрунзе - декорированый широкий плоский пояс в виде плоской арки в центральной части фасада, переходящий в широкий плоский пояс, связывающий между собой обрамление прямоугольных ниш по двум сторонам от арки лопатки, проходящие вдоль центральной декоративной арки, переходящих в плоскую парапетную стенку с раскреповками и прямоугольными столбиками в угловых частях здания, со стилизованным декором капительной части, акцентирована тремя прямоугольными проемами с обрамлением, декорирована широкими плоскими поясками и профилированными тягами; 4.2.6. Конструктивная схема: своды Монье;  4.3.Въездные ворота (верхние и нижние аналогичны) 4.3.1.Ворота со стороны ул.Айвазовского и ул.Калинина из красного кирпича с отштукатуренными декоративными элементами: трехчастные с прямоугольными проемами; 4.3.2.Центральная часть выше боковых проездных ворот, завершения: глухая парапетная стенка с раскреповками и прямоугольными столбиками в угловых частях здания; 4.3.3.Пилястры со стилизованным декором капительной части;  4.4.Прозрачное ограждение: 4.4.1.Ажурная кованая ограда по кирпичным столбам и цоколю, примыкающая к боковому фасаду здания, идущая вдоль ул.Роща Фрунзе;
