Здание депо пожарного

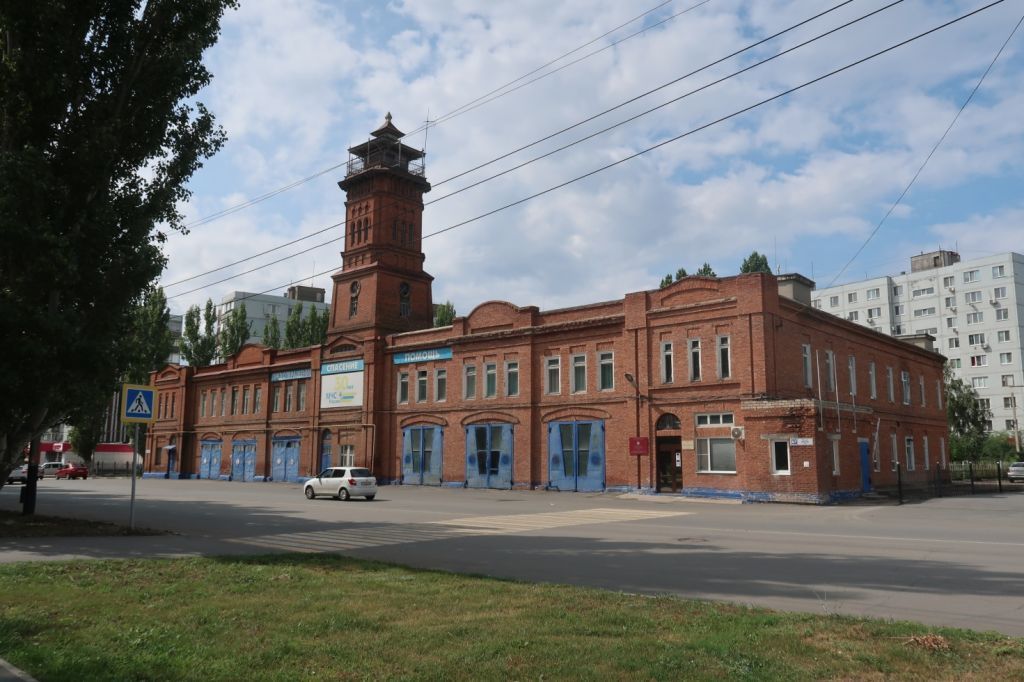

1. Местоположение Объекта в структуре города:•на пересечении ул. 20 лет ВЛКСМ и ул. Братьев Захаровых;Рис 1. Исследуемый объект2.Габариты, объемно-планировочная композиция и конструктивное решение здания, сложившаяся на конец ХХ в (Литер А в пределах исторических стен, Литер А1):•этажность (2-х этажное с подвалом);•форма в плане (сложная);•форма в плане уровней башни-каланчи:первый и четвертый ярус квадратные,второй  и третий квадратные со срезанными углами;•форма кровли исторической части (нач. ХХ в.) вальмовая;•местоположение несущих наружных и внутренних стен;•местоположение и габариты лестниц;•местоположение башни-каланчи;•материал стен - кирпичная кладка;•фасады выполнены в технике открытого кирпича;2.1.главный фасад по ул. 20 лет ВЛКСМ на 12 световых осей в уровне 1-го этажа, на 27 световых осей в уровне 2-го этажа;2.2.южный фасад на 11 световых осей в уровне 1-го этажа, на 12 световых осей в уровне 2-го этажа;2.3.северный фасад на 8 световых осей;2.4.башня-каланча: первый уровень на 1 световую ось на каждой из четырех сторон,второй и третий  уровни по три световые оси на каждой из четырех сторон,четвертый уровень  на 1 световую ось на каждой из четырех сторон;2.5.дворовые фасады исторической части здания в уровне 2-го этажа на 9 световых осей восточного фасада, на 4 световые оси южного фасада, на 6 световых осей северного фасада;2.6.северный фасад исторической части здания в уровне 2- го этажа на 6 световых осей. Рис 2.Рис 3.Рис 4.Рис 5.3.Композиционное и архитектурно-художественное оформление фасадов:•стилевое решение рациональный модерн;•габарит цоколя;•межэтажные тяги простого профиля;•профиль и вынос венчающих карнизов;3.1.Главный (восточный) фасад по ул. 20 лет ВЛКСМ;•симметричная композиция фасада относительно центрального ризалита с башней-каланчой;•членение фасада пятью ризалитами;•центральный и боковые ризалиты:габариты лопаток по флангам ризалитов с вертикальными бороздами и завершением в виде плоских выступов (Фото 2);плоские межэтажные и подоконные тяги в уровне 2-го этажа (Фото 3),аттики с треугольным завершением,габарит и лучковое завершение декоративной ниши аттика (Фото 4),•серединные ризалиты:аттики с криволинейным завершением,габариты парапетных тумб по флангам аттиков,габарит прямоугольных ниш в основании аттиков (Фото 5),•габариты прямых парапетных стенок соединяющих аттики ризалитов (Фото 6);3.2.Южный фасад:•трехчастная композиция фасада;•габарит правой угловой лопатки с вертикальной бороздой и завершением в виде плоского выступа (Фото 7);•местоположение и габариты трех аттиков с прямолинейными завершениями и парапетными тумбами (аттик по центру правой части фасада, аттик над левой частью с входной дверью, над торцевой частью между правой и средней частью фасада);3.3.Башня-каланча:•габариты и форма в виде усеченной пирамиды первого яруса:габариты основания и тяга над ним,профиль и вынос венчающего карниза,габариты угловых лопаток, сужающихся к верху;•габариты и форма со скошенными углами второго яруса:габариты основания с декором в виде прямоугольных ниш,профиль многоуровневого карниза над основанием,профиль карниза между вторым и третьим ярусом,плоские лопатки на срезанных углах  с центральной вертикальной бороздой, декоративные ниши над окнами с полуциркульным завершением и арочным обрамлением с замковым камнем,•габариты и форма со скошенными углами  третьего яруса:габариты и фигурная форма кирпичных колонок на всю высоту яруса,габариты и фигурная форма деревянных консолей на колонках, поддерживающих карниз,вынос карниза,лопатки на срезанных углах с декоративной нишей с полуциркульным завершением,•габариты четвертого яруса:смотровая площадка с металлическим ограждением,рисунок металлического ограждения,деревянный навес с башенкой,изогнутая форма кровли башенки с копьевидным завершением, Фото 1. Фото 2. Фото 3. Фото 4. Фото 5. Фото 6. Рис 6. Фото 7. Фото 8. Фото 9. Фото 10. Фото 11. Фото 12.4.Габариты и декоративное оформление световых осей: •прямоугольная форма окон, дверных проемов и ворот;•рисунок расстекловки окон исторической части здания;•заглубленные клинчатые перемычки над окнами;•лучковые перемычки над воротами;•полуциркульные сквозные люнеты над тремя входными дверями главного и одной дверью южного фасадов,•прямоугольные окна первого яруса башни-каланчи, завершающиеся круглым окном в обрамлении;•окна с полуциркульным завершением второго яруса башни-каланчи с арочным обрамлением на импостах;•окна с полуциркульным завершением третьего яруса башни-каланчи с арочным обрамлением; Фото 13. Фото 14. Фото 15. Фото 16. Фото 17. Фото 18. Фото 19.
