Здание коммерческого собрания, 1864 г., надстройка 1909 г. – арх. М.Г.Зацепин

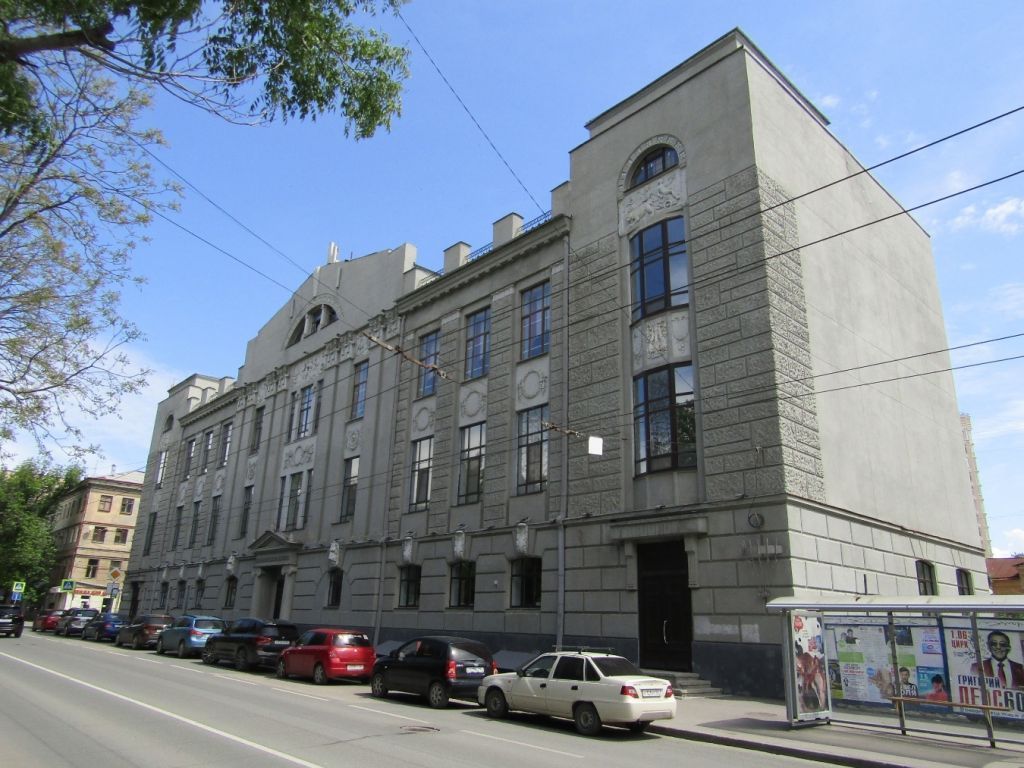

1. Местоположение Объекта в структуре города: •угловое по линии застройки ул. Соборная и пр. им. Котовского Г.И.;•на углу квартала, образованного улицами Соборная, пр. им. Котовского Г.И., ул. им. Некрасова Н.А., ул. им. Мичурина И.В., Бабушкин Взвоз. Красным выделен исследуемый объект2. Габариты, объемно-планировочная композиция и конструктивное решение здания: •габариты и конфигурация трёхэтажного здания с подвалом и цокольным этажом;•сложная форма в плане;•местоположение несущих стен на период начала ХХ века;        Красным выделены несущие стены сложившиеся к нач. ХХ века•конфигурация крыши на период начала ХХ века, кровля сложная скатная [1]; Фото 1•стилевое решение уличных фасадов (модерн) [2];•уличные фасады оштукатурены[2];•дворовые фасады выполнены в технике открытого кирпича [3];•симметричная пятичастная композиция главного фасада относительно центральной оси [4]:- пятичастная симметричная композиция выражена раскреповкой фасада выступами центрального и боковых ризалитов;•акцентирование боковых ризалитов аттиковыми этажами:-форма и габариты аттиковых этажей;•акцентирование центрального ризалита ломанным фронтоном:-форма и габариты фронтона. Фото 2 Фото 3 Рис. 43.Композиционное и архитектурно-художественное оформление фасадов:3.1. Северо-восточный фасад (лит.А1) по проезду Котовского Г.И. [5, 6]:•на 10 световых проёмов по первому этажу (1 заложен);•на 11 световых проёмов по второму этажу;•местоположение и габариты арочного проезда;•местоположение и габариты цоколя;•местоположение и профиль раскрепованного венчающего карниза;•местоположение и конфигурация подоконных филенок в уровне 2-го этажа;•местоположение и габариты лопаток в левой части фасада. Фото 5 Фото 63.2. Северо-восточный фасад (лит.А) по проезду Котовского Г.И. [7]:•на 2 световых проёма по цокольному этажу;•на 2 световых проёма по первому этажу;•на 2 световых проёма по второму этажу;•на 2 световых проёма по третьему этажу;•на 1 световой проём по аттиковому этажу;•раскреповка фасада ризалитом в правой части с аттиковым этажом;•местоположение и конфигурация ложных оконных проёмов ризалита;•местоположение и габариты цоколя;•местоположение и профиль раскрепованного межэтажного карниза;•местоположение и профиль разорванного венчающего карниза с дентикулами;•рисунок рустовки желобчатыми квадрами первого этажа;•рисунок и фактура рустовки циклопической кладки второго и третьего этажа;•габариты пилястр с рустованными стволом, рисунок и фактура рустовки циклопической кладкой пилястр;•пластика и габариты капителей пилястр [8];•местоположение и габариты парапетных столбиков;•местоположение, габариты замковых камней над окнами 1-го этажа [9];•пластика декоративных листов аканта замковых камней;•местоположение и конфигурация подоконных филенок в уровне 3-го этажа с декоративными венками [10];•пластика и рисунок венков;•местоположение и конфигурация подоконных филенок в уровне 2-го этажа [11];•местоположение, рисунок и пластика барельефа в подоконной части 3-го этажа [12];•местоположение, рисунок и пластика барельефа в подоконной части аттикового этажа [13]; Фото 7 Фото 8  Фото 9 Фото 10 Фото 11 Фото 12 Фото 133.3. Юго- западный фасад [14]: •на 3 световых проёма в уровне цокольного этажа;•на 2 световых проёмов по второму этажу;•местоположение и профиль межэтажного карниза;•рисунок рустовки желобчатыми квадрами первого этажа;•рисунок и фактура рустовки лопатки -циклопической кладкой в уровне второго и третьего этажа;•рисунок рассечки поля стены верхних этажей;•прямоугольная конфигурация аттиковой стенки. Фото 143.4. Северо- западный (главный) фасад [15, 15 а]:  Рис 15 а•на 6 световых проёмов в уровне цокольного этажа;•на 11 световых осей, выше уровня земли;•раскреповка фасада крайними и центральным ризалитом;•местоположение и габариты цоколя;•местоположение и профиль раскрепованного межэтажного карниза;•местоположение и профиль разорванного венчающего карниза с дентикулами;•рисунок рустовки желобчатыми квадрами первого этажа;•рисунок и фактура рустовки циклопической кладки второго и третьего этажа;•местоположение входных порталов главного фасада;•материал, габариты и рисунок филенчатых двухстворчатых дверей;•форма и габариты типового решения порталов крайних ризалитов [16]:-3 ступени,-сандрик на кронштейнах;•форма и габариты решения портала центрального ризалита [17]:- 1 ступень,-портик из двух ионических полуколонн греческого ордера,- фризовая часть,-карнизная часть с овами,-треугольный фронтон,-акротерии;•пластика угловых и среднего акротериев [18];•пластика ионических капителей [19];•габариты пилястр с рустованными стволом, рисунок и фактура рустовки циклопической кладкой пилястр;•пластика и габариты капителей пилястр [20];•профиль и габариты пилястр с гладким стволом;•пластика и габариты капителей пилястр [21];•местоположение и габариты парапетных столбиков;•местоположение, габариты замковых камней над окнами 1-го этажа;•пластика декоративных листов аканта замковых камней [22];•пластика декоративных масок замковых камней [23];•местоположение и конфигурация подоконных филенок в уровне 3-го этажа с декоративными венками [24];•пластика и рисунок венков;•местоположение и конфигурация подоконных филенок с барельефом в уровне 3-го этажа центрального ризалита [25];•местоположение, рисунок и пластика среднего барельефа в подоконной части 3-го этажа центрального ризалита [26];•местоположение, рисунок и пластика среднего барельефа в надоконной части 3-го этажа центрального ризалита [27];•местоположение, рисунок и пластика барельефа в надоконной части 3-го этажа центрального ризалита [28, 29];•местоположение и конфигурация подоконных филенок в уровне 2-го этажа крайних ризалитов [30];•местоположение, рисунок и пластика барельефов в подоконной части 3-го этажа боковых ризалитов [31]; Фото 15 Фото 16 Фото 17   Фото 18 Фото 19 Фото 20 Фото 21 Фото 22 Фото 23 Фото 24 Фото 25 Фото 26 Фото 27 Фото 28 Фото 29 Фото 30 Фото 31 Фото 32а Фото 32б•местоположение, рисунок и пластика барельефов над окнами 3-го этажа боковых ризалитов [32]: левый [32а], правый [32б]; Фото 32Дворовые фасады3.5. Юго-восточный фасад (лит. А) [33];•на 6 световых осей;•местоположение, вынос и габариты венчающего карниза;3.6. Юго-западный фасад (лит.А/ А1) [34];•на 7 оконных проемов по 1-му этажу;•на 8 оконных проемов по 2-му этажу;•на 6 оконных проемов по 3-му этажу;•местоположение, вынос и габариты межэтажного карниза;•местоположение, вынос и габариты венчающего карниза;•местоположение и габариты лопаток;3.7. Северо-западный фасад (лит.А2) [35];•на 3 оконных проема по 1-му этажу;•на 3 оконных проема по 2-му этажу (1 проем заложен);•местоположение и габариты межэтажного карниза;•местоположение и габариты венчающего карниза;3.8. Юго-западный фасад (лит.А2) [36];•на 4 оконных проема по 1-му этажу;•на 2 оконных проема по 2-му этажу;•местоположение и габариты межэтажного карниза;•местоположение и габариты венчающего карниза;3.9. Юго-восточный фасад (лит.А2) [37];•на 2 оконных проема по цокольному этажу;•на 2 оконных проема по 1-му этажу;•на 4 оконных проема по 2-му этажу;•местоположение и габариты межэтажного карниза;•местоположение и габариты венчающего карниза;3.8. Юго-западный фасад (лит.А1) [38];•на 2 оконных проема по 2-му этажу (1 проем заложен);•на 3 оконных проема по 3-му этажу;•местоположение и габариты арочного проезда;•местоположение и габариты венчающего карниза. Фото 33 Фото 34 Фото 35 Фото 36 Фото 37 Фото 384. Габариты и местоположение световых осей и декоративных элементов световых осей: •конфигурация оконных проемов цокольного этажа с лучковой перемычкой [39];•конфигурация и рисунок расстекловки прямоугольных оконных проемов первого этажа [40];•конфигурация полуциркульных оконных проемов второго этажа [41];•конфигурация и рисунок расстекловки прямоугольных оконных проемов первого этажа с лучковой перемычкой [42];•эркерная система окон крайних ризалитов [43]:-рисунок расстекловки;•конфигурация полукруглых проёмов аттикового этажа [44]:-рисунок расстекловки;•оформление полукруглого проема наличником с кессонами и розетками:-форма и пластика четырехлистной розетки [45];•конфигурация полукруглого проема 1го этажа с остеклённой средней частью [46];•конфигурация и рисунок расстекловки типового окна первого и второго этажа [47];•конфигурация трехчастных окон и рисунок расстекловки центрального ризалита [48, 49];•форма и габариты маскаронов в межоконных простенках трехчастного окна 3-го этажа [50];•конфигурация трехчастного полукруглого окна фронтона [52]:-кессонированный наличник с розетками-форма и габариты ионических полуколонн в межоконных простенках [51];Дворовый фасад•конфигурация оконных проемов 1-го этажа с лучковой перемычкой [53];•конфигурация и рисунок расстекловки оконных проемов 3-го этажа с ломанной перемычкой [54];•конфигурация прямоугольных оконных проемов с лучковой перемычкой 1-го и 2-го этажей [55];•конфигурация полуциркульных оконных проемов с сандриком и замковым камнем 3-го этажа [56]:-профиль и рисунок подоконной филенки,- профиль и рисунок сандрика с замковым камнем;•конфигурация полуциркульных оконных проемов 2-го этажа [57]. Фото 39 Фото 40 Фото 41 Фото 42 Фото 43 Фото 44 Фото 45 Фото 46 Фото 47 Фото 48 Фото 49 Фото 50 Фото 51 Фото 52 Фото 53 Фото 54 Фото 55 Фото 56 Фото 575. Конструктивные и декоративные элементы внутреннего пространства•рисунок двухцветной кафельной плитки по типу «метлахская» [58, 59];Схема расположения конструктивных и декоративных элементов     Фото 58 (тип 1) Фото 59 (тип 2)•местоположение, габариты и художественное оформление лестницы с балясинам [60];•деревянные проступи лестничного марша;•профиль и габариты балясин;•профиль и материал поручней; Фото 60 (тип 2)Схема расположения конструктивных и декоративных элементов •местоположение, габариты и художественное оформление лестницы [61];•оформление проступей и подступенков двухцветным кафелем; •рисунок кованного ограждения[62];•профиль и материал поручней [62];•форма и материал ковродержателей[63];•рисунок кафельной плитке на межлестничной поворотной площадке по типу «метлахская» [64];•местоположение, габариты и художественное оформление лестницы [65];•оформление межлестни-чных поворотных площадок двухцветным кафелем по типу «метлахская» [65];  Фото 61 (тип 1) Фото 62  Фото 63  Фото 64 Фото 65 (тип 3)•рисунок кованного ограждения [66];•профиль и материал поручней [66];•местоположение и габариты лестницы [67];•местоположение и габариты балясин, профиль поручней;•местоположение, габариты и художественное оформление лестницы [69];•оформление проступей и подступенков двухцветным кафелем; •рисунок кованного ограждения [68];•профиль и материал поручней [62];•рисунок кафельной плитки на межлестничной поворотной площадке по типу «метлахская»;•форма и материал ковродержателей [70];•пластика и материал выколотого декора в виде цветов [71];•оформление стен лестничного пространства пилястрами с декором [72, 73]:- рисунок оформления ствола колонн,-местоположение и форма алмазного руста,-форма и профиль капителей;•профиль карниза и рисунок плафона лестничного пространства [74];•местоположение шкафов [75]:- декоративное оформление дверц и наличников,- резное решение сандрика;•стенопись по периметру карнизной части комнаты [76]: - рисунок и цветовое решение;•оформление комнаты декоративными барельефами с сюжетной линией и меандровым поясом в нижней части [77-85];•пластика и детализация барельефов, типовое решение элементов; Фото 66 Фото 67 (тип 4) Фото 68 (тип 5) Фото 69 (тип 5) Фото 70 Фото 71 Фото 72 Фото 73 Фото 74 Фото 75 Фото 76 Фото 77 Фото 78 Фото 79 Фото 80 Фото 81 Фото 82 Фото 83 Фото 84 Фото 85•ниша с ионическими полуколоннами [86];•габариты и деталировка полуколонн на пьедесталах;•орнамент шейки полуколонн и капителей;•декоративное оформление парапета филенками [87];•местоположение и габариты парапетной части с балясинами в средней части ниши [88]; Фото 86  Фото 87 Фото 88•оформление тамбуров декоративными деревянными панелями [89, 90];•рисунок, профиль филенок и накладок;• оформление входного портала тамбура [91];•декоративное решение наличников и сандрика; Фото 89 (тип 2) Фото 90 (тип 1) Фото 91 (тип 1)Схема расположения конструктивных и декоративных элементов   Входные и межкомнатные двери•форма и материал двухстворчатых и одностворчатых дверей;•рисунок полотен, профиль и конфигурация филенок и накладок [92-103]; •характер расстекловки светового проёма двери, профиль и рисунок декоративной отделки дверных полотен [95, 96, 103];•местоположение, форма и материал ручки [96]; Фото 92 (Тип 1) Фото 93 (Тип 2) Фото 94 (Тип 3) Фото 95 (Тип 4)   Фото 96•профиль и художественное оформление сандрика с наличниками дверных проемов зала 2го этажа [98];•местоположение, форма и материал ручки [99]; Фото 97 (Тип 5) Фото 98 (Тип 5)    Фото 99 (Тип 3) Фото 100 ( Тип 6) (Тип 8) Фото 102 Фото 101 (Тип 7) (Тип 9) Фото 103•конструкция свода типового лучкового арочного проёма [104];•профиль фасок проема;•пластика и рисунок художественных элементов [105, 106, 107];  Фото 104 Фото 105 Фото 106 Фото 107•конструкция свода арочного портала с антривольтами [108];•оформления филенками откосов проема;•рисунок и пластика оформления антривольтов [109];•рисунок и пластика оформления картуши [110];•конструкция свода дверного проёма с опорой на импост [111];•оформления филенками откосов проема[112];•рисунок и пластика оформления антривольтов; Фото 108 Фото 109 Фото 110 Фото 111 (Тип 7) Фото 112•конструкция порталов с кронштейнами [113];•оформления рассечками и розетками откосов проема;•конструкция и художественное оформление кронштейнов [114];•конструкция прямоугольных порталов [115];•оформление филенками откосов и балки проема;•местоположение и материал литых чугунных стоек [116];•художественное оформление стоек;•профиль, габариты, местоположение и материал колонн и полуколонн без баз;•греческий дорический ордер 1-го этажа [117]: - количество каннелюр,-тип капители;•греческий ионический ордер 2-го этажа [118]:-гладкий ствол колонны,-художественное решение капители,- отделка архитравных балок гирляндой [118a];•композитный ордер 3-го этажа [119]:-гладкий ствол колонны,-художественное решение капители[120]; Фото 113 Фото 114   Фото 115       Фото 116 Фото 117 Фото 118 Фото 118а  Фото 119 Фото 120•профиль и рисунок лепных потолочных розеток [121-126];•профиль и габариты потолочных карнизов [127-131];•рисунок и пластика филенок с растительным орнаментом плафонов [128, 129, 130, 131, 132];•форма и габариты лепных дентикул с гирляндами [130];•балочная система перекрытия помещений [133]; •система перекрёстных балок [134];•габариты и отделка концов балок декоративными бусами с катушкой, отделка плафонов филенками;•отделка концов перекрёстных балок 1-го этажа меандровым поясом [134];•пластика и местоположение кронштейных листов аканта под балками [135];•плафон зала 2-го этажа [136];•профиль и габариты карниза с падугой и филенкой;•пластика и рисунок лепного растительного орнамента падуг [137, 138];•расположение в интерьере парапетного ограждения и стоек [139];•профиль, габариты и декоративное решение парапетного ограждения и стоек [140];•профиль и габариты карниза с зубчиками [141];•оформление кулуарного помещения [141]: - профиль и габариты пилястр, -размещение парапетного ограждения,-профиль, габариты и декоративное решение парапетного ограждения;•профиль и габариты карниза с кронштейнами 3-го этажа [142];•пластика, габариты и художественное решение: - розеток,-иоников,-кронштейнов;•профиль и габариты карниза с кронштейнами зала 2-го этажа [143];•пластика, габариты и художественное решение: - розеток,-иоников,-кронштейнов;•оформление стен пилястрами [144]:- профиль и габариты пилястр, -типовое художественное решение базы ствола и капители;•профиль оконного наличника [145]. Фото 121 (тип -0) Фото 122 (Тип 3) Фото 123 (Тип 4) Фото 124 (Тип 5) Фото 125 (Тип 1) Фото 126 (Тип 2) Фото 127 (Тип 1) Фото 128 (тип 3) Фото 129 (тип 4) Фото 130 (Тип 2) Фото 131 (Тип 3) Фото 132 Фото 133 Фото 134 Фото 135 Фото 136 (карниз тип 5) Фото 137 Фото 138 Фото 139 Фото 140 Фото 141 (карниз тип 6) Фото 142 (карниз тип 7) Фото 143 (карниз тип 7) Фото 144           Фото 145
