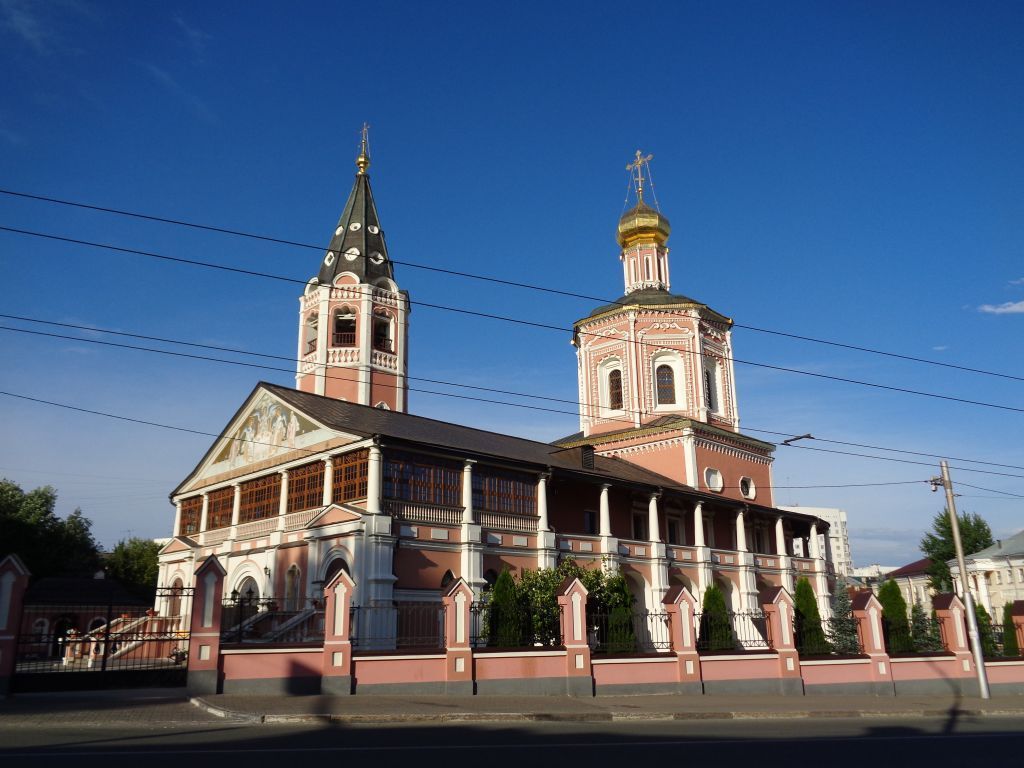

Здание Духовной семинарии и собор Троицы с колокольней

1. Градостроительные характеристики ансамбля:•местоположение в границах Музейной площади;•градостроительная роль в формировании Музейной площади;•общие габариты исследуемых зданий;•объемно-пространственные, конструктивные, планировочные и архитектурно-художественные характеристики зданий;•стилистическое решение, характер и материал стен фасадов. Красным силуэтом выделены здания составляющие ансамбльI. Собор Троицы 1. Местоположение Объекта в структуре города: •на территории Музейной площади [фото1];•видовые раскрытия со стороны  перекрёстков и акватории р. Волги;•доминанта Музейной площади:силуэт храма доминирует над градостроительным окружением. Красным выделен исследуемый объект Фото 12. Габариты, объемно-планировочная композиция и конструктивное решение здания: •здание собора с верхней (2 эт) и нижней (1 эт) церковью;•форма в плане (сложная);•конфигурация кровли основного объёма – скатная; •конфигурация кровли восьмерика – отлогая волнообразная купольная с 8-ю гранями;•завершения кровель - в виде луковичных головок;•местоположение несущих стен на период XVII-XХ вв.;План БТИ. Нижней церкви 1999 год План БТИ. Верхней церкви на 1999 г. План БТИ.  Четверика и кровли основного объёма 1999 г.  План БТИ.  Восьмерика и кровли основного объёма 1999 г. •фасады оштукатурены и окрашены;•исторический колер окраски фасадов. Фото 23.  Композиционное и архитектурно-художественное оформление фасадов:•архитектурно- художественное решение в формах  нарышкинского барокко; выполненное в XVII-XVIII веках;•поздние включения в формах классицизма по проекту В.И. Суранова и В.А. Люкшина;Архитектурно- художественное решение элементов галереи [фото 3]•местоположение и габариты 16 контрфорсов, соединённых аркадой;•полузакрытое пространство обходной галереи;•местоположение, форма и габариты  25-ти тосканских колонн на тумбах;•местоположение,  форма и габариты  19-ти раскрепованных пилястр в основании колонн;• 42 прямоугольные филёнки по внешней стороне ограждения галереи;•профиль и габариты карниза, проходящего по галерее.3.1. Юго-Западный фасад [фото 4]:•на 10 световых проемов по нижней церкви; •на 8 световых проемов по верхней церкви; •вынос и габариты профилированного цоколя [фото 4];•вынос и габариты профилированного карниза в уровне нижней церкви [фото 5];•вынос и габариты профилированного карниза в уровне верхней церкви [фото 6].  Фото 3 Фото 4 Фото 5 Фото 6   3.2. Юго-Восточный фасад [фото 7]:•на 3 световых проема по нижней церкви; •на 2 световых проема по верхней церкви; •вынос и габариты цоколя;•вынос и габариты профилированного цоколя [фото 7];•вынос и габариты профилированного карниза в уровне нижней церкви [фото 7];•вынос и габариты профилированного карниза в уровне  верхней церкви [фото 8];•профиль и габариты колонн в уровне нижней церкви [фото 7];•профиль и габариты колонн коринфского ордера в уровне верхней церкви [фото 8]. Фото 7 Фото 83.3. Северо- Восточный фасад [фото 9, 10, 11]:•на 8 световых проемов по нижней церкви; •на 6 световых проемов  по верхней церкви; •вынос и габариты профилированного цоколя [фото 10];•вынос и габариты профилированного карниза в уровне нижней церкви [фото 10];•вынос и габариты профилированного карниза в уровне  верхней церкви;Пристройка со стороны колокольни [фото 9]•профиль и габариты венчающего карниза;•профиль и габариты угловых лопаток. Фото 9 Фото 10 Фото 113.4. Северо- Западный фасад [фото 12]:•на 3 световых проема по нижней церкви;•на 5 световых проемов по верхней церкви; •вынос и габариты профилированного цоколя;•общие габариты крылец;•ступени из камня крылец;•треугольный фронтон: профиль и габариты карниза фронтона;•расположение стенописи в поле фронтона;•расположение стенописи в нишах по бокам от центрального портала, форма и профиль крестообразного наличника ниш. Фото 123.5. Восьмерик на четверике над средней частью [фото 13]:•местоположение, профиль и габариты двойного карниза со свесами по периметру четверика и восьмерика [1];•профиль и местоположение тяг с зубчиками по периметру восьмерика [2];•местоположение, профиль и габариты карниза со свесами по периметру светового барабана [3];•ритм ступенчатых зубчиков в основании светового барабана [4];•профиль и габариты лопаток по углу четверика [5];•местоположение, профиль и габариты орнаментированных колонн с романскими капителями на рёбрах восьмерика [6];•местоположение, профиль и габариты колонок на рёбрах светового барабана [7]. Фото 134. Габариты и местоположение световых осей и декоративных элементов световых осей: •рисунок кованных оконных решёток;•габариты стрельчатых проемов Юго- Западного фасада [фото 16];•профиль и габариты прямоугольных оконных проемов первого яруса с профилированными треугольными сандриками и наличниками [фото 15];•профиль и габариты прямоугольных оконных проемов с тянутыми наличниками и сандриками, с выступом замкового камня [фото 16];•форма и местоположение простых прямоугольных и восьмигранных проёмов [фото 17];оформление (открытых и заложенных)оконных проемов второго яруса [фото 19, 20]:•профиль и габариты барочного оформления раскрепованного  сандрика на колонках и подоконной доски со свесами; Фото 15          Фото 16         Фото 17                          Фото 19                          Фото 20Проёмы восьмерика на четверике над средней частью•форма и габариты (открытых и заложенных) восьмигранных окон четверика ;•рисунок, профиль и габариты барочного оформления  (открытых и заложенных) окон восьмерика: -сложный сандрик, -обрамление проёма сложными наличниками,-контр наличник в виде полочки и орнаментированных колонн;профиль и форма проёма полуциркульных окон восьмерика.  Оформление боковых дверных проемов нижней церкви:•форма, рисунок и габариты металлических двустворчатых и одностворчатых полотен и кованных колец рукоятей [фото 21, 22];•дверные проёмы юго-западной стороны [фото 22]: -конфигурация, профиль и габариты наличников с сандриками -сандрик треугольный, на муфтированных полуколоннах; •дверные проёмы северо-восточной стороны [фото 21, 23]: -конфигурация, профиль и габариты наличников с сандриками; -многоступенчатый сандрик на рамочном наличнике;-сандрик с клинчатым замковым камнем [фото 21];  Фото 21            Фото 22 Фото 23Оформление дверных проемов верхней церкви [фото 24, 25]:•профиль и габариты барочного оформления наличника и раскрепованного сандрика на коринфских трёхчетвертных колоннах;•профиль баз;•пластика и габариты растительного орнамента капителей;•утонение колонн;•профиль и габариты прямоугольной ниши в поле сандрика;•форма, рисунок и габариты металлических двустворчатых полотен и кованных колец рукоятей; Фото 24  Фото 25Форма, профиль и габариты оформления дверных проемов нижней церкви Северо-Западного фасада:•форма, рисунок и габариты металлических двустворчатых полотен и кованных колец рукоятей;•полуциркульные сандрики проемов с опорой на архивольты и пилястры;•тимпаны над проемами;•раскреповка боковых порталов тосканскими полуколоннами без баз,размещение на полуколоннах треугольных сандриков; Витражное остекление притвора:•рисунок расстекловки, цветовое решение витражного заполнения;ритмический ряд, форма и профиль балясин в подоконной части остекления. Фото 265. Конструктивные и декоративные элементы внутреннего пространства•габариты и профиль колонн с капителями в новой трапезной нижней церкви [фото 27];•система арочных проёмов нижней церкви;междуэтажные перекрытия — местоположение и конструкция сводов нижней церкви, в том числе:•плоское перекрытие второй трапезной [фото 27]; •свод полулотковый на распалубках - первой трапезной  [фото 28]; •свод коробовый в средней части [фото 29];  Фото 27 Фото 28 Фото 29 •свод лотковый на распалубках  в алтарной части [фото 30];  Фото 30профиль и габариты тянутых карнизов [фото 31, 32, 33];  Фото 31 Фото 32 Фото 33междуэтажные перекрытия — местоположение и конструкция сводов верхней церкви, в том числе:•плоское перекрытие галереи [фото 34];•профиль и габариты тянутого карниза галереи; •система арочных проёмов [фото 35,36];•плоское перекрытие второй трапезной [фото 35]; •профиль и габариты тянутого карниза второй трапезной [фото 35];  Фото 34 Фото 35•сомкнутый свод на распалубках первой трапезной [фото36, 37];•купольный свод со световым барабаном на парусах средней части [фото 38]; Фото 36 Фото 37•лотковый свод на распалубках в алтарной части [фото 39]; Фото  38 Фото 39•местоположение и конструкция лестницы на верхнюю церковь  [фото 41, 42]; Фото 41 Фото 42•форма и профиль мраморных подоконников в уровне нижней и верхней церкви [фото 43, 44]; Фото 43 Фото 44II  Колокольня1.Местоположение Объекта в структуре города: •на территории Музейной площади [фото1];•видовые раскрытия со стороны  перекрёстков и акватории р.Волги;• Красным выделен исследуемый объект2. Габариты, объемно-планировочная композиция и конструктивное решение здания: •сооружение колокольни;•форма в плане (восьмиугольник);•конфигурация кровли колокольни-  шатровая;•завершения кровель -в виде луковичных головок;•местоположение несущих стен на период XVII-XVIII в.в. ;•План БТИ.  2го ярусов колокольни 1999 г. •фасады оштукатурены и окрашены;•исторический колер окраски фасадов. 3. Композиционное и архитектурно-художественное оформление фасадов:•четырёхъярусное сооружение колокольни, первый и второй ярус –четверик, третий и четвертый – восьмерик;•четвертый ярус – ярус звона;•местоположение и профиль лопаток по углам четверика и восьмерика [1];•профиль и местоположение тяг по периметру четверика и восьмерика [2];•профиль и местоположение карниза со ступенчатыми свесами по периметру четверика [3];•профиль и ритмический ряд балясин балюстрады яруса звона [4];•профиль и местоположение круглых и восьмиугольных ниш в стене четверика [5] [фото 14];•профиль и габариты закомар в основании шатра [6];габариты и местоположение контрфорса восьмерика [7].                                                                                                    Фото 144.Габариты и местоположение световых осей и декоративных элементов световых осей: •форма заглубленного проёма, местоположение и габариты полуциркульного окна в четверике колокольни [фото 18];•профиль и габариты полуциркульного наличника входа колокольни [фото 23];•восьмигранные окна четверика [1];•форма и габариты трехцентровых арок на ярусе звона [2];•декоративное оформление трехцентровых арок бровкой;•форма и габариты крестообразных (открытых и заложенных)световых проемов шатровой кровли и восьмигранника колокольни [3],•профиль декоративного оформления крестообразных проемов; Фото 18                                       Фото 23    5.Конструктивные и декоративные элементы внутреннего пространства•крестовый свод в первом ярусе колокольни  [фото 40];  Фото 40Медный колокол 1895г., вес 27пудов [фото 45];•конфигурация, рисунок орнамента и начертание текста по внешней стороне;местоположение на колокольне в ярусе звона. Фото 45III Духовная семинария1. Местоположение Объекта в структуре города: •по ул.Челюскинцев;2. Габариты, объемно-планировочная композиция и конструктивное решение здания: •здание прямоугольной формы в плане;•2-х этажное с мезонином;•главный фасад симметричный относительно центральной оси;•центральная ось выражена раскреповкой ризалитом с коринфским портиком в уровне второго этажа и акцентирована треугольным фронтоном;•первый этаж выражен аркадой•архитектурно- художественное решение в стиле классицизма; Красным выделен исследуемый объект
