Усадьба К.А.Штаф, 1912-1913 гг. (2 здания)

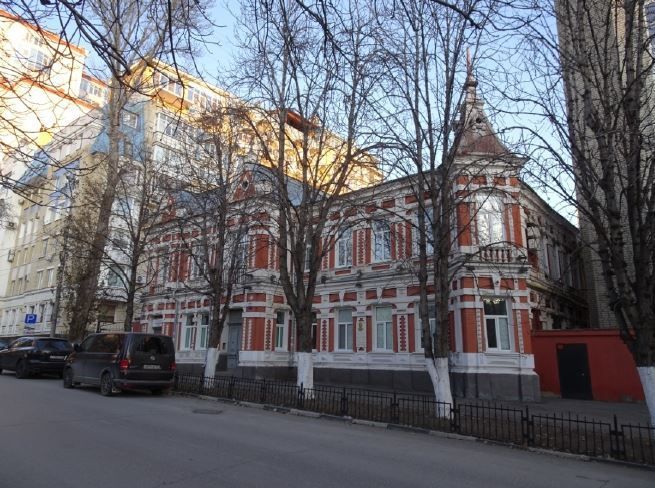

1. Градостроительные характеристики:•местоположение Объекта в квартале, ограниченном улицами Советская, Провиантская, им. Радищева А.Н., им. Мичурина И.В.;  1.1. Планировочные характеристики:•композиция и объемно-пространственная организация ансамбля (основные оси, характер расположения и взаимодействия сооружений в пространстве);•месторасположение въезда;•в составе ансамбля расположены два объекта лит. «А» и лит. «ВВ1». Красным прямоугольником выделены объекты усадьбы Главный дом (лит. А)2. Местоположение Объекта в структуре Ансамбля: •вдоль ул. Провиантская; Красным многоугольником выделен исследуемый объект2.1. Габариты, объемно-планировочная композиция и конструктивное решение здания: •двухэтажное с подвалом здание;•форма в плане (сложная) на период начала XX века;•местоположение несущих стен;•главный фасад раскрепован ризалитами;•основная кровля – скатная; •перекрытие мансардной кровлей выступающего объема [1];•акцентирование углового ризалита шатром [2]; План подвального этажа на 2005 год  План первого этажа на 2005 год План второго этажа на 2005 год   Фото 1 Фото 2•фасады оформлены в технике открытого кирпича с декоративной обточкой;•стилевое решение фасадов (эклектика). Фото 33. Композиционное и архитектурно-художественное оформление фасадов:3.1. Северо-западный фасад [4]:Выступающая часть фасада•на 2 оконных проема по 1 эт.;•на 3 оконных проема по 2 эт.; •фасад дисимметричен относительно центральной оси;•раскреповка фасада крайними ризалитами;•профиль и габариты цокольной части;•профиль и габариты подоконного пояса с алмазными квадрами;•профиль и местоположение раскрепованной надоконной тяги 1-го этажа;•профиль и габариты раскрепованного межэтажного карниза; •профиль и габариты разорванного прямолинейного пояса в уровне оконной фрамуги 1-го и 2-го этажа;•профиль и местоположение раскрепованной надоконной тяги 2-го этажа;•профиль и габариты раскрепованного венчающего карниза;Ризалиты•типовое архитектурно- художественное решение ризалитов;•габариты ризалитов;•рисунок и профиль кирпичных филенок ризалитов [6];•рисунок и профиль кирпичных розеток ризалитов [7]; Фото 4 Фото 5           Фото 6                               Фото 7•завершение ризалитов трехчастными аттиками [8];•раскреповка аттиков парапетными столбиками: профиль и габариты парапетных столбиков;•профиль и габариты аттиков;•профиль карниза аттиков;•профиль и габариты акротериев на кронштейне;•профиль и габариты шпилей;•местоположение, габариты и художественное оформление балкона: материал и рисунок кованых элементов ограждения [9];Западающая часть фасада [10]•на 4 световые оси;•фасад симметричен относительно центральной оси;•профиль и габариты цокольной части;•профиль и габариты подоконного пояса с призматическими и алмазными квадрами;•профиль и местоположение раскрепованной надоконной тяги 1-го этажа;•профиль и габариты межэтажного карниза; •профиль и габариты разорванного прямолинейного пояса в уровне оконной фрамуги 1-го и 2-го этажа;•профиль и местоположение раскрепованой надоконной тяги 2-го этажа;•профиль и габариты венчающего карниза;•рисунок и профиль кирпичных филенок в межоконных простенках с завершением алмазными квадрами; Фото 8 Фото 9 Фото 103.2. Угловой ризалит [11]•на 1 световую ось на каждый фасад;•фасады симметричны относительно центральной оси;•профиль и габариты цокольной части;•профиль и габариты подоконного пояса с алмазными квадрами;•профиль и местоположение раскрепованной надоконной тяги 1-го этажа;•профиль и габариты межэтажного карниза; •профиль и габариты разорванного прямолинейного пояса в уровне оконной фрамуги 1-го и 2-го этажа;•профиль и местоположение раскрепованой надоконной тяги 2-го этажа;•профиль и габариты венчающего карниза;•завершение эркера в виде четырехгранного шатра со шпилем [12];•профиль, габариты и рисунок металлических декоративных элементов:- слуховые окна,-четырехгранное навершение,- шпиль,-чешуйчатое покрытие кровли; Фото 11 Фото 123.3. Юго- западный фасад Выступающая часть [13]•на 6 световых осей;•габариты цокольной части;•профиль и габариты подоконного пояса с алмазными квадрами;•профиль и местоположение раскрепованой надоконной тяги 1-го этажа;•профиль и габариты межэтажного карниза; •профиль и габариты разорванного прямолинейного пояса в уровне оконной фрамуги 1-го и 2-го этажа;•профиль и местоположение раскрепованой надоконной тяги 2-го этажа;•профиль и габариты венчающего карниза;•профиль и габариты лопаток в межоконных простенках с завершением алмазными квадрами;Западающая часть [14]•на 1 световую ось;•габариты цокольной части;•профиль и габариты подоконного пояса с алмазными квадрами;•профиль и местоположение раскрепованой надоконной тяги 1-го этажа;•профиль и габариты межэтажного карниза; •профиль и габариты разорванного прямолинейного пояса в уровне оконной фрамуги 1-го и 2-го этажа;•профиль и местоположение раскрепованой надоконной тяги 2-го этажа;•профиль и габариты венчающего карниза;•профиль и габариты филенок в межоконных простенках с завершением алмазными квадрами; Фото 13 Фото 143.4. Северо- восточный фасад Выступающая часть [15]•на 1 оконный проём 1-го эт.;•на 2 оконных проёма 2-го эт.;•профиль и габариты межэтажного карниза; •профиль подоконной тяги 2-го этажа;•профиль и габариты раскрепованого венчающего карниза;•габариты и местоположение ложного окна с подоконной филенкой [16];•профиль и габариты лопаток.Западающая часть [17]•на 2 оконных проёма 1-го эт.;•на 4 оконных проёма 2-го эт.;•профиль и габариты межэтажного карниза; •профиль надоконной тяги 2-го этажа;•профиль и габариты лопаток. Фото 15 Фото 16 Фото 173.5. Юго- восточный фасад Выступающая часть [18]•на 3 световые оси;•профиль и габариты межэтажного карниза; •профиль подоконной тяги 2-го этажа;•профиль и габариты разорванного венчающего карниза;Западающая часть [19]•на 2 световые оси;•профиль и габариты межэтажного карниза; •профиль подоконной тяги 2-го этажа;•профиль и габариты разорванного венчающего карниза;•профиль и габариты рустованной лопатки. Фото 18 Фото 194. Габариты и местоположение световых проемов и декоративных элементов световых проемов: •габариты круглого слухового окна с наличниками, аттиков главного фасада [20];•габариты оконных проёмов дворового фасада с клинчатой перемычкой [21];•конфигурация прямоугольных оконных проёмов здания с замковым канем и лучковой перемычкой [22, 23];•габариты и местоположение подоконных филенок 2-го эт. северо-западного и юго-западного фасадов [23];Окна углового ризалита и 2-го эт. выступающей части северо-западного фасада [24]:• профиль и габариты наличников с алмазными квадрами и лучковой перемычкой;•профиль и габариты призматических квадр наличников;•местоположение, форма и габариты замкового камня;•выступ и габариты балюстрады в подоконной части окна 2-го эт. северо- западного фасада [25];•габариты двухчастного оконного проема с лучковой перемычкой, 1-го эт. северо-западного фасада [26];•профиль и габариты орнаментированной колонки в межоконном простенке 1-го эт.•габариты оконного проема с лучковой перемычкой, 2-го эт. северо-западного фасада [27];•профиль и габариты орнаментированных колонок по краям проёма 2-го эт. северо-западного фасада •габариты дверных проёмов [28, 29];•профиль и габариты наличников с алмазными квадрами;•профиль и габариты призматических квадр наличников;•местоположение, форма и габариты замкового камня;•двухстворчатые дверные полотна с фрамугой [28, 29]:- профиль и рисунок филенок,-декоративная отделка сандриками дверных полотен.           Фото 20                              Фото 21             Фото 22                                            Фото 23     Фото 24                                    Фото 25    Фото 26                                    Фото 27   Фото 28                                Фото 295.Конструктивные и декоративные элементы внутреннего пространства•местоположение межэтажной поворотной лестницы;•профиль деревянных перил;•пластика и рисунок чугунного ограждения со стойкой [30];•профиль и габариты деревянной балясины [31];•местоположение, профиль и габариты проема с кронштейнами 2-го эт. [32]; •двухстворчатое дверное полотно тамбура [33]:- профиль и рисунок филенок,-габариты полотен;•типовые межкомнатные двери 2-го эт. [34]: -габариты дверных полотен, - профиль и рисунок филенок;•типовые наличники с сандриком дверных проёмов здания [35]:-профиль наличников и сандрика;•профиль падуг карниза и потолочных филёнок помещений здания;•местоположение и декоративное решение фасада камина (1) [36]:- габариты портала топки с колосниковой решёткой,-расположение и рисунок вентиляционной решётки;•местоположение и декоративное решение фасада печи (2) [37]:- рисунок и материал облицовки;•профиль карниза и потолочных филёнок над печью [38].   Фото 30                                            Фото 31   Фото 32                                     Фото 33   Фото 34                                  Фото 35     Фото 36  Фото 37 Фото 38Флигель (лит. ВВ1)6. Местоположение Объекта в структуре Ансамбля:в глубине территории, юго-восточная сторона усадьбы. красным прямоугольником выделен исследуемый объект7. Габариты, объемно-пространственная композиция и силуэтные характеристики:•двухэтажное здание с подвалом ;•местоположение несущих стен;•размещение объема холодных сеней с северо- восточной стороны;•вальмовая форма кровли.8. Стилистическое решение, характер стен фасадов:•фасады оформлены в технике открытого кирпича с декоративной обточкой;•декоративное оформление фасадов с применением кирпича двух цветов;•второй этаж холодных сеней обшит досками;•стилевое решение фасада (модерн).  Фото 32    План БТИ, снятый 1950г9. Архитектурно-художественное оформление фасадов:9.1. Северо-западный фасад [32]:•на 7 световых осей;•фасад дисимметричен относительно центральной оси;•профиль и вынос венчающего карниза;•профиль и габариты пилонов с кирпичным декором [33, 34]; •примыкание холодных сеней с левого края [35];•габариты сеней;•рисунок деревянной обшивки ветровыми досками второго этажа;9.2. Юго-восточный фасад [36]:•на 7 световых осей;•фасад дисимметричен относительно центральной оси;•профиль и вынос венчающего карниза;•профиль и габариты пилонов с кирпичным декором.   Фото 33                                        Фото 34  Фото 35  Фото 3610. Местоположение, габариты и декор световых осей:•габариты и конфигурация оконных проемов здания с клинчатой перемычкой [37, 39];•цвет кладки оконных проёмов кирпичом двух видов;•подоконный декор 2-го этажа в виде параллельных прямых из серого кирпича [38]; •габариты замковых камней окон 1-го и 2-го этажей северо- западного и юго – восточного фасадов [38];•характер расстекловки окон.  Фото 37 Фото 38 Фото 39
