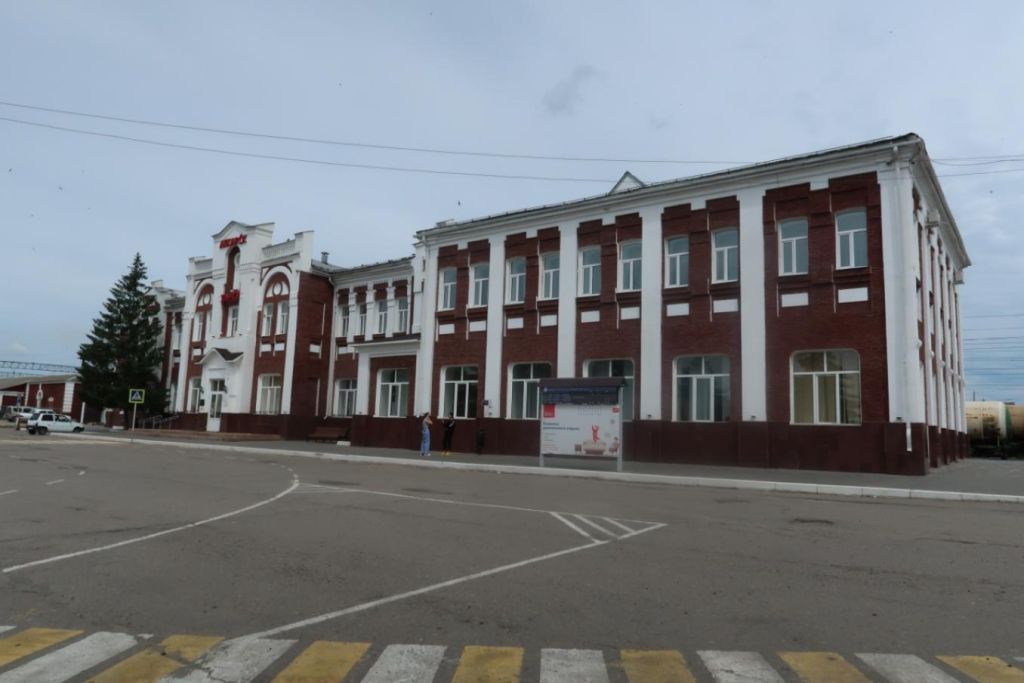

Здание вокзала железнодорожного

1. Местоположение Объекта в структуре города: •вдоль железнодорожной платформы;•в северной части привокзальной площади г. Аткарска.Красным выделен исследуемый объект2. Габариты, объемно-планировочная композиция и конструктивное решение здания: •габариты и конфигурация двухэтажного здания с подвалом;•сложная форма в плане;•система зальных пространств 1-го этажа;•местоположение несущих стен на период рубежа XIX-XX вв;•конфигурация крыши на период рубежа XIX-XXвв;• кровля сложная скатная;•акцентирование ризалитов и эркеров аттиками;План подвала План первого этажа План второго этажа •стилевое решение фасадов (эклектика);•дисимметричная семичастная композиция Северо-восточного и Юго-западного фасадов относительно центральной оси [1, 2]:- дисимметричная композиция Северо-восточного фасада выражена раскреповкой трёхчастным аттиком в центральной части и боковыми эркерами;•симметричная композиция боковых фасадов. Фото 1 Фото 23. Композиционное и архитектурно-художественное оформление фасадов:3.1. Северо-западный фасад [3]:•на 5 проёмов по первому этажу;•на 5 проёмов по второму этажу;•местоположение, вынос и габариты цоколя;•профиль и вынос раскрепованного венчающего карниза; •выступ и габариты крайних лопаток;•выступ и габариты лопаток с напуском в уровне второго этажа;•заглубление подоконных плоскостей с филенками в поле стены на ½ кирпича. Фото 33.2. Северо-восточный фасад [4]•на 16 световых проёмов по первому этажу; •на 31 световой проём по второму этажу;•вынос и габариты цоколя;•профиль и вынос раскрепованного венчающего карниза; •выступ, габариты и ритм лопаток;•выступ и габариты лопаток с напуском в уровне второго этажа;•заглубление подоконных плоскостей с филенками в поле стены на ½ кирпича;•профиль и габариты центральной части, раскрепованной лопатками и объединенной трёхчастным аттиком [5]:- лопатки,-расположение круглой ниши в крестообразной филенке,-полуциркульная ниша с кирпичным орнаментом в виде перевернутой буквы Ш и часами,-прямолинейный аттик с балюстрадой и парапетными столбиками,-центральный аттик с треугольной бровкой, щипцом и зубчиками;•местоположение и габариты эркеров на кронштейнах; •декоративное решение эркеров;•аттиковая часть эркера с треугольной бровкой, щипцом и зубчиками [6]. Фото 4 Фото 5 Фото 63.3. Юго-восточный фасад [7]•на 5 световых проёмов по первому этажу;•на 5 световых проёмов по второму этажу;•местоположение, вынос и габариты цоколя;•профиль и вынос раскрепованного венчающего карниза; •выступ и габариты лопаток, объединенных поясом с зубчиками и выступом вала в уровне межэтажного карниза;•фигурный выступ кирпичной кладки над окнами второго этажа; •заглубление подоконных плоскостей с филенками в поле стен на ½ кирпича. [8] Фото 7 Фото 83.4. Юго-западный фасад[9]•на 16 световых проёмов по первому этажу;•на 29 световых проёмов по второму этажу;•вынос и габариты цоколя;•профиль и вынос раскрепованного венчающего карниза; •выступ, габариты и ритм лопаток;•выступ и габариты лопаток с напуском в уровне второго этажа;•заглубление подоконных плоскостей с филенками в поле стены на ½ кирпича;•профиль и габариты ризалита, раскрепованного лопатками, объединенных трёхчастным аттиком:- лопатки,-полуциркульная ниша с кирпичным орнаментом в виде перевернутой буквы Ш,-прямолинейный аттик с балюстрадой и парапетными столбиками,-центральный аттик с треугольной бровкой и зубчиками,-раскрепованный входной портал с ломанным козырьком;•вынос и габариты ризалита с эркером левого крыла фасада [9];•местоположение и габариты эркеров на кронштейнах; •декоративное решение эркеров;•профиль и габариты аттика эркера с треугольной бровкой, щипцом и зубчиками [13]. Фото 9 Фото 10 Фото 11 Фото 12 Фото 134. Габариты и местоположение световых осей и декоративных элементов световых осей: Профиль и габариты типовых проёмов фасадов:•прямоугольный проем с лучковой перемычкой первого и второго этажа [14, 15],•прямоугольный проем с псевдотрёхцентровой перемычкой первого этажа [16];•конфигурация Венецианского окна в центральной части северо- восточного и юго-западного фасада [17]:-треугольные антревольты,-арка, объединяющая проёмы,-полукруглый тимпан с кольцом,-пара прямоугольных окон с лучковой перемычкой;•ложные окна с лучковой перемычкой боковых частей ризалитов [18, 19]. Фото 14 Фото 15 Фото 16 Фото 17 Фото 18 Фото 195.  Конструктивные и декоративные элементы внутреннего пространстваСхема размещения отделки интерьера 1го этажа •профиль и габариты лепных потолочных розеток [20];•профиль и габариты потолочных карнизов, помещений [21];•профиль объединенных наличников и филенок арочных и дверных проемов [22, 23, 25];•система арочных проёмов зальных пространств [22, 23];•профиль оконных наличников [24]. Фото 20 Фото 21 Фото 22 Фото 23 Фото 24 Фото 25
