Корпус чугунолитейной фабрики

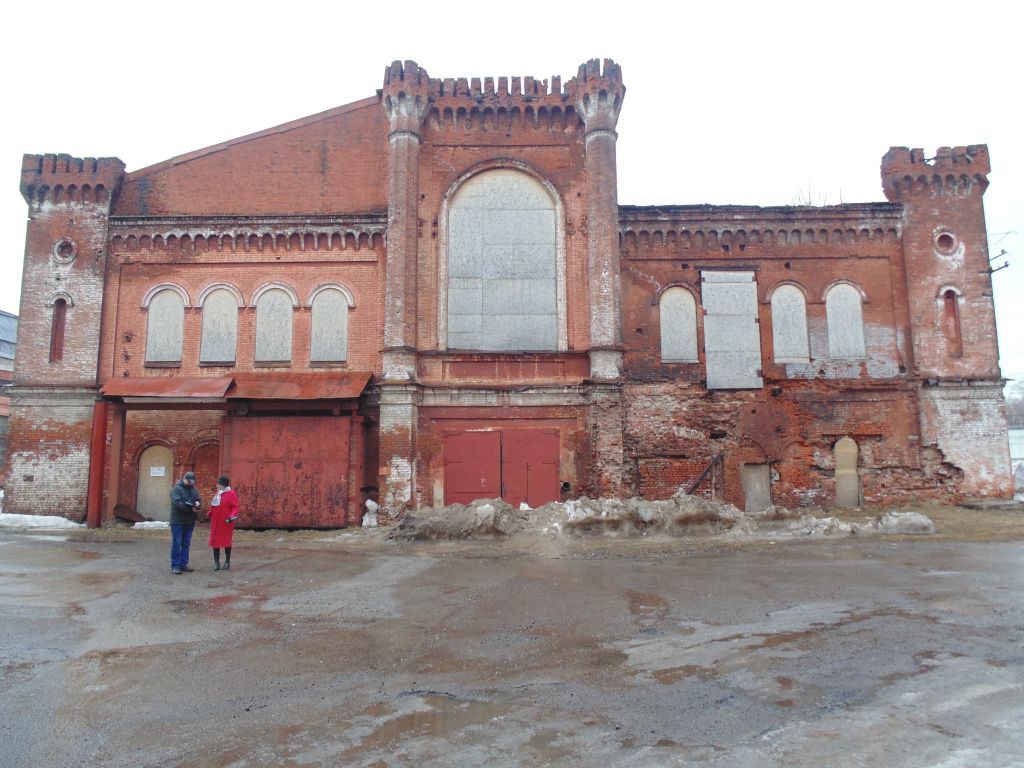

1. Градостроительные особенности1.1 Расположение на территории ОАО «Мотовилихинские заводы» – в юго-восточной части, 80 м к юго-западу от Малых проходных и 18 м к северу от Горнозаводской ветки железной дорогиСоставная часть комплекса Пермских пушечных заводов1.2 Основные секторы восприятия в направлении памятника: с площади малых проходных (северо-западный угол здания быв. Бюро пропусков ОАО «Мотовилихинские заводы» по ул. 1905 года, 35), с площадки на пересечении ул. Свердлова и Грачева (50 м к западу от поворота ул. Свердлова)2. Архитектурные особенности (экстерьер)2.1 Объемно-пространственная композиция: прямоугольное в плане 2-этажное здание, вытянутое по оси восток-запад (габариты в плане 45х33 м). Центральный осевой объем повышен по отношению к боковым частям здания, расположенным симметрично с юга и севера- западный и восточный фасады имеют центральные ризалиты- четыре угла здания выделены угловыми ризалитами- конфигурация и профиль кровли:над центральным объемом – вальмовая;над северным объемом – односкатная;над южным объемом – на три ската2.2 Материал фасадной поверхности: лицевая кладка с расшивкой швов и окраской выступающих архитектурных деталей белым цветом2.3 Характер декоративной отделки фасадов в стилистике архитектурной эклектики промышленных зданий середины 19 в.:2.3.1 - угловые ризалиты, завершенные квадратными в плане зубчатыми башнями, нависающими на кронштейнах;- арочная ниша с рельефным кирпичным архивольтом и расположенная над ней циркульная ниша, обрамленная кирпичным рельефом в уровне 2-го этажа на обоих фасадах угловых ризалитов2.3.2  - ступенчатый карниз на аркатурном фризе по периметру здания; конструкция карниза: верхняя ступень – горизонтальный тычок, выступающий на ¼ кирпича, средняя ступень – ряд горизонтального и ряд вертикального тычков, нижняя ступень – горизонтальный тычок, отступающий на ½ кирпича2.3.3 - оформление центральных ризалитов восточного и западного фасадов (идентичные):- две фланкирующие граненые полуколонны с астрагалами на прямоугольных пьедесталах-лопатках 1-го этажа, увенчанные гранеными зубчатыми башенками, зубчатый парапет на аркатуре кронштейнов между полуколоннами;- крупное арочное окно в уровне 2-го этажа с витражом, имеющим мелкоячеистую расстекловку (материал рам – дерево);- дверной проем в уровне 1-го этажа (с учетом реставрации – восстановления габаритов, оформления и заполнения)2.3.4 - арочные окна 2-го этажа с рельефным архивольтом на «гирьке», помещенные в «нишу» глубиной ¼ кирпича;- деревянные створные двойные окна с трехъячеистыми створками и фрамугой с радиальными импостами2.3.5 - междуэтажный ступенчатый карниз: верхняя ступень – тычок горизонтальный, средняя – тычок вертикальный, нижняя – тычок горизонтальный, смещение ступеней в ¼ кирпича, гладкий фриз в три ряда кладки, выступающий в ¼ кирпича пояс горизонтальных тычков2.3.6 - арочные дверные (воротные) проемы 1-го этажа с рельефными архивольтами (в т.ч. с возможностью раскрытия)2.3.7 - лопатки между группами окон на северном и южном фасадах3. Архитектурные особенности (интерьер)3.1 Планировочное решение: периметральные несущие стены, две продольные внутренние несущие стены, отделяющие центральный объем, поперечные несущие стены, прорезанные кирпичными арками, создающими анфиладу южного и северного объемов3.3 Профилированные потолочные карнизы и лепная розетка в кабинетах ИТР в юго-восточной части 2-го этажа3.3 Габариты, конфигурация, количество и расположение дверных проемов с кирпичными клинчатыми перемычками (в т.ч. с возможностью раскрытия)4. Конструктивные особенности4.1 Фундамент бутовый ленточный на известковом растворе4.2 Несущие стены из полнотелого керамического кирпича середины XIX в.4.3 Перекрытия 1-го этажа – южное и северное крыло: сомкнутые кирпичные своды с опиранием на стены, столбы4.4 Чердачные перекрытия в восточной части здания – плоские оштукатуренные4.5 Металлическая лестница на 2-й этаж в восточной части здания между несущими стенами4.6 Кровля металлическая фальцевая по металлическим английским перевернутым фермам на металлических заклепках5. Мемориальные особенности5.1 Здание связано с профессиональной деятельностью Григория Людвиговича Грасгофа (1831-1894) – горного инженера, действительного статского советника, директора Горного департамента, многих орденов кавалера. В 1864 г. возглавил строительство Пермского чугуннопушечного завода, стал его управителем и наладил массовый выпуск чугунных пушек разного калибра. Здание носит неофициальное имя «Грасгофская фабрика».5.2 Подлинный объект материальной культуры, свидетельствующий о развитии архитектуры, строительного искусства и инженерии
