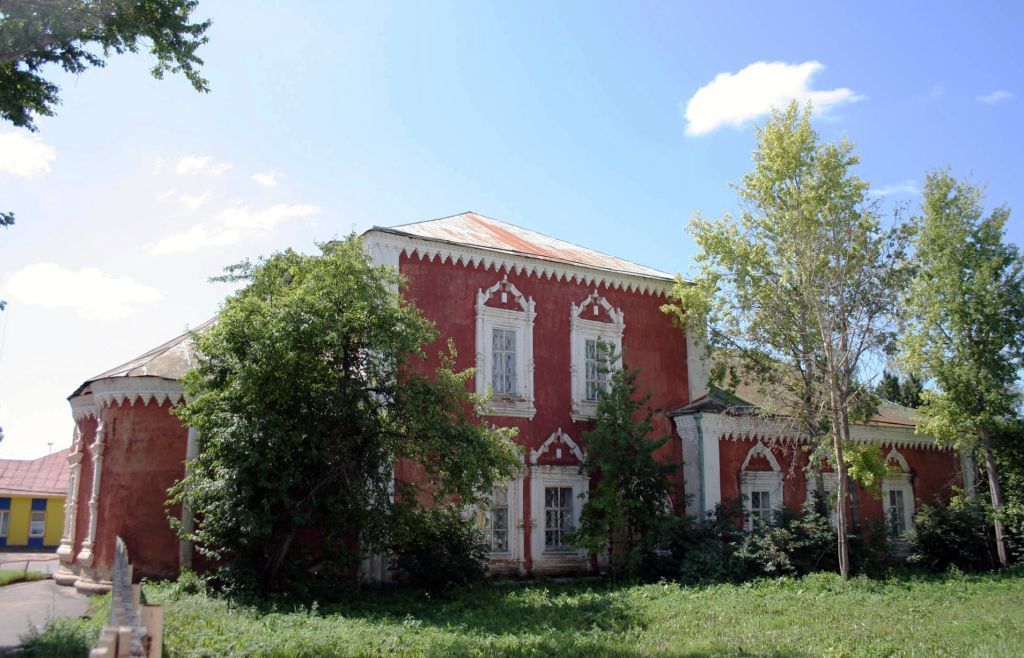

Церковь Ильинская (теплая)

Предмет охраныобъекта культурного наследия федерального значения «Церковь Ильинская (теплая)», 1746 г. (Нижегородская область, г. Арзамас, ул. Космонавтов, 39-А) со схемами предмета охраны Градостроительные характеристикиМестоположение Ильинской церкви в составе церковного приходского ансамбля XVIII века, занимающего участок на пересечении улиц Владимирского (бывший Попов переулок) и Космонавтов (бывшая ул. Ильинская) города Арзамаса, с южной стороны от церкви Андрея Первозванного.Объемно-пространственные и планировочные характеристики Первоначальное объемно-пространственное решение церкви по типу «восьмерик на четверике»: - симметричная продольно-осевая компоновка основных объемов; - двухчастное построение с расположением по одной оси трапезной (габариты 17,600х16,200 м) и храмовой части (четверика) (габариты 13,400х13,200 м) с трехапсидным алтарем;- завершения четверика - два световых восьмериковых яруса и восьмигранный глухой барабан с маковкой луковичной формы (утрачены, подлежат воссозданию);- конфигурация и габариты в плане объемов трапезной и четверика с алтарем.Существующие высотные габариты церкви, включающие: отметку конька крыши объемов трапезной и апсиды (9,800 м от уровня условного нуля), отметку верха венчающего карниза объемов трапезной и апсиды (5,550 м от уровня условного нуля), отметку верха венчающего карниза объема четверика (10,780 м от уровня условного нуля). Первоначальные высотные отметки завершений четверика церкви, определенные на основании комплексных научных исследований. Пространственно-планировочная структура в пределах капитальных стен, опорных столбов, арочных проемов, сводчатых перекрытий.Конструктивные характеристики Капитальные кирпичные стены и опорные конструкции из большемерного кирпича размерами 310×150×80 мм на известковом растворе, их положение, техника кладки.  Два массивных пилона трапезной, несущие подпружные арки, их местоположение и форма.Лотковый свод трехчастного алтаря с распалубками, его местоположение и конфигурация.Система цилиндрических сводов трапезной, опирающихся на два пилона, с распалубками над оконными проемами, их местоположение и конфигурация.Крыша, ее конструкция (стропильная), конфигурация, характер кровельного покрытия (кровельное листовое железо). Композиционное и архитектурно-художественное оформление фасадовКомпозиционное решение и структура фасадов, характер горизонтальных и вертикальных членений объемов одноэтажной трапезной, двухъярусного четверика и трехапсидного алтаря.Архитектурно-художественное оформление фасадов в стилистике барокко: - пучки полукруглых колонок по углам четверика, их местоположение, декоративное оформление и габариты;- трехчетвертные колонки между алтарными апсидами, их местоположение, декоративное оформление и габариты; - полукруглые колонки, отделяющие боковые южную и северную стены алтаря от его апсид, их местоположение, декоративное оформление и габариты;- широкие лопатки по углам трапезной, их местоположение и габариты;- широкий сложносоставной карниз, состоящий из трех рядов кирпича, сложенных «пилой», и пояса городчатых висячих консолек в завершении стен трапезной и трехапсидного алтаря; местоположение карниза и габариты;- широкий сложносоставной карниз, декорированный рядом «сухариков» и поясом городчатых висячих консолек, в завершении стен четверика;  местоположение карниза и габариты;- прямоугольные оконные проемы четверика и алтаря, их местоположение, количество, декоративное оформление и габариты: наличники с боковыми круглыми колонками с дыньками, кокошниками типа «петушиный гребень», наборными поясами в поле наличника, сложнопрофилированными нижней и верхней полочками; - два оконных проема западной стены трапезной, их местоположение, габариты и декоративное оформление: прямоугольные рамочные наличники с «ушками», клиновидными замковыми камнями в поле наличника и венчаниями, состоящими из прямоугольной рамки, продолжающей обрамление проема, и треугольного фронтона; - прямоугольные оконные проемы трапезной, их местоположение, количество (три проема по северному фасаду, три проема по южному фасаду), декоративное оформление и габариты: наличники с боковыми круглыми колонками с дыньками, кокошниками в форме многолопастных разорванных фронтонов, наборными поясами в поле наличника, сложнопрофилированными нижней и верхней полочками; - арочные проемы боковых входов в храмовую часть (четверик) в виде перспективных порталов с развитыми капителями, дыньками и базами сложной формы, их местоположение, габариты и декоративное оформление;- характер заполнений оконных проемов (первоначальные заполнения не сохранились): материал (дерево) и рисунок переплетов (шестистекольный переплет) в редакции XVIII века;- кубчатые кованые металлические решетки в оконных проемах; - профиль цоколя, состоящий из полки и вала. Схемы предмета охраны1. План первого яруса на отм. 0,0002. План второго яруса на отм. +6,5003. Южный фасад 4. Северный фасад 5. Западный фасад6. Восточный фасад7. Разрез продольный
