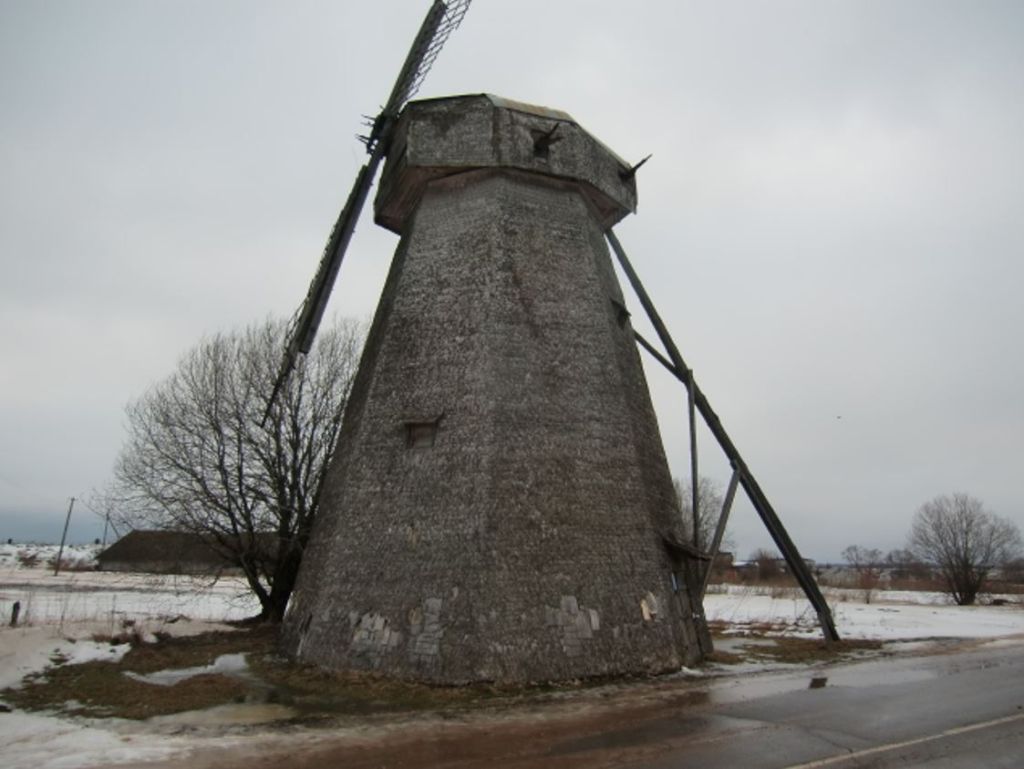

Ветряная мельница

Градостроительная характеристика местоположение: на южной окраине деревни Завал; высотная доминанта с координатами: 58°21'35.91\"С 31° 5'43.72\"В; локальный архитектурный акцент с обширной территорией видовых раскрытий в окружающем историко-культурном ландшафте.2. Архитектурные и конструктивные характеристики зданиякомпозиционное решение: центрическая постройка; объемно-пространственная композиция: неподвижное каркасное здание восьмигранной шатровой башни, увенчанное криволинейной формы «шапкой» на поворотной раме, несущей ветроколесо; габариты и формы объемов здания: высота шатра 11 м., высота «шапки» 2,4 м., основание восьмигранного шатра 8,8 м; стилистика: памятник крестьянской деревянной промышленной архитектуры; конструкция и материал несущих стен и опор: восемь опирающихся на каменный фундамент наклонно поставленных сосновых бревен с двумя ярусами крестообразных раскосов и дополнительной зажимной доской по оси каждой стены шатра, схвачены круглым ободом из толстых плах (вписывающийся в верхнюю раму стен восьмерика мельницы), составляющим опорную часть поворотной конструкции «шапки» из прямоугольной брусяной рамы со смазкой на поверхности скольжения, являющейся одновременно опорой для «шапки; на прямоугольной брусяной поворотной раме сооружена «шапка», представляющая собой в плане вытянутый по оси восьмигранник с двумя короткими торцевыми вертикальными стенками с криволинейным завершением, формирующим поверхность кружального перекрытия (по дуговым стропилам) «шапки», имеющую повышение в средней части (подобно половине круговой бочки; материал и характер обработки фасадной поверхности: сплошная дощатая обшивка каркаса мельницы и поворотной «шапки», являющаяся опалубкой для щепового покрытия из неокрашенных осиновых дранок (включая щитовые козырьки над дверными и оконными проемами, створки оконных ставен); форма, конструкция, материал и характер кровельных покрытий: вращающаяся «шапка» в плане представляет собой вытянутый по оси восьмигранник, две короткие торцевые вертикальные стенки с криволинейным завершением, формирующим поверхность деревянного кружального (по дуговым стропилам) перекрытия, имеющую повышение в средней части (подобно половине круговой бочки); деревянная стропильная конструкция криволинейной кровли сплошному дощатому настилу со щеповым покрытием из неокрашенных осиновых дранок; местоположение, форма, размер и оформление прямоугольных оконных и дверных проемов, включая исторические материал (дерево) и конструкцию заполнений: четыре небольших оконца, по два во втором ярусе (на северной и южной грани) и третьем ярусе (на восточной и северо-западной грани) восьмигранного шатра и одно остекленное окошко в торцевой стене хвостовой части «шапки» — все проемы в прямой2неокрашенной раме; с востока и с запада двое ворот, каждые с неокрашенными двухпольными глухими щитовыми (на шпонках) двупольными полотнищами, с жиковинами из кованых полос, укрепленных на подставах в колоде; прямоугольные щитовые козырьки с подкосами над каждым дверным и оконным проемом в неподвижном шатре; пространственно-планировочная структура интерьеров и материал отделки стен разделенного деревянными перекрытиями из дощатых настилов по балкам и соединяющихся через люки деревянными лестницами с поручнями на тетивах на четыре яруса объема башни и единого пространства «шапки» деревянной с чердачной лестницей; дощатые стены без отделки и покраски; историческое оборудование (двухступенчатая система передачи вращения в виде кулачковых колёс и цепочных шестерён с зубьями и цевками из сухого лиственного дерева, мельничный постав — все металлические трущиеся поверхности закалены и смазаны) и его элементы, неразрывно связанные с памятником истории и культуры, в том числе:— главный горизонтальный (наклонён к горизонту под углом 11°) вал из цельного дуба в виде восьмигранника, вытянут по продольной оси верхней вращающейся части мельницы, с опорами в несущей брусяной раме «шапки»: передняя опора — подшипник литой чугунный, задняя опора (хвост) — с грибком с калёной головкой, установленным в штыре, закреплённом в хвосте четырьмя металлическими клиньями, с подпятником с вложенным сухарем с калёной головкой («шапка»);— кулачковое колесо с ободом из досок в два слоя, притянутым к спицам болтами, с зубьями, врезанными в боковую сторону круга, закрепленное клиньями на главном валу и с тормозной колодкой в виде деревянного обода, состоящего из двух половин по периметру, которая с помощью балки–рычага может быть освобождена/затянута (управление при помощи металлической цепи прикрепленной к концу балки–рычагу, которая выходит наружу у хвостовой части «шапки» снаружи мельницы, с земли, в настоящее время рычаг с металлической цепью утрачен);— вертикальный вал (на всю высоту шатра) из цельного дуба, с металлическими обручами на обоих концах, с конструкциями опор: в верхнем торце, закрепленная металлическими клиньями, вложенными в вала втулка, в нижнем торце вал опирается сменным наконечником (закрепленным металлическими клиньям) на сухарь, вложенный в опорный стакан, наполненный смазкой и металлический подпятник, закреплённый к балке в основании брусчатой рамы;— верхняя цевочная шестерня со стянутыми металлическими ободами и болтами, верхним и нижним дисками различного диаметра (коническая) из досок в два слоя — закреплена клиньями на вертикальном валу (4 ярус);— шкив из досок в четыре слоя на нагелях, со спицам из бруса (3 ярус);— горизонтальный вал со штырем, закреплённом в хвосте и опирающийся на металлический подпятник, закреплённый дощатой обшивке и колесо с дисками из досок в два слоя и для подъёма нагруженных зерном мешков (подъем осуществляется это снизу с помощью веревки и рычага) (3 ярус); — один жерновой постав с вертикальной осью вращения, в том числе: блок жерновов с деревянным кожухом и установленной на нем деревянной рамой с подвешенным на ней качающимся лотком пирамидальной формы с можжевеловой планкой, со штырем с металлическим кольцом (потряском), опущенным в отверстие верхнего жернова; два парно работающих искусственных жерновых камня из различных минеральных наполнителей (дроблёного кремня, кварцита, наждака, песка, гравия), сцементированных магнезиальным цементом; укрепленный на подпятнике веретена вертикальный железный стержень с винтовой нарезкой (подъемный3винт), подымающий и опускающий нижний камень жернова для регулирования величины помола(2 ярус);— большая шестерня нижней передачи с кулачками-зубьями, закрепленными по наружному контуру круглой основы, скрепленной двумя обручами из полосового железа, со стянутыми болтами верхним и нижним дисками из досок в два слоя, с ободами со спицами из бруса, притянутые болтами с двух сторон (1 ярус);— цевочная шестерня нижней передачи — из скреплённых нагелями в два слоя березовых дисков, стянутых болтами, с отверстием в центре, через которое цевка надета на веретено — круглый металлический стержень с лопастями в верхней части в вертикальном подшипнике, упирающийся на подпятник, укрепленный на опорной деревянной раме (вращение веретена приводит в действие верхний жернов) (1 ярус);— установленный на вложенные в торцы вала втулку и наконечник в опорном стакане между балками перекрытия второго и третьего яруса подъемник (кран-укосина) из вертикального бревна с брусяными подкосами, с металлическими дугами-захватами для снятия жерновов (2 ярус);— дощатый короб «ковш» в форме опрокинутой усечённой пирамиды с устьем над поставом, с дощатой задвижкой на конце (3-2 ярус);— прямоугольная рама люка, с наклонно поставленными двухпольными створками на кованых поворотных петлях (3 ярус);— ведущий от кожуха жерновов вниз глухой дощатый пирамидальный наклонный желоб с доской задвижкой на конце и двумя металлическими крючками (на которые подвешивается мешок, наполняемый мукой); конструкция, размер и материал репеллера с четырьмя лопастями: махи длиной 11 м шириной 2,45 м из сосновых брёвен укреплены клиньями в проушинах главного вала и собраны из трёх частей; решетка крыла собрана из трех рядов иглиц (сосна) и покрыта парусиной (парусом), закрепленным по периферии ликтросом с помощью петель; поворот шапки осуществляется с помощью укрепленных в системе единого рычага, управляемого с уровня земли в хвостовой части деревянных балок: по центральной поперечной оси и в задней части «шапки» выходя за её пределы с двух сторон, закреплены два ряда горизонтальных балок с прикрепленными к их концам жердями, связанных с центральным бревном–водилой по длине в два узла; для фиксации положения «водила» укреплялось толстой веревкой на один из восьми небольших столбиков, вкопанных по периметру шатра; Исторически ценное функциональное назначение: ветряная мукомольная мельница;
