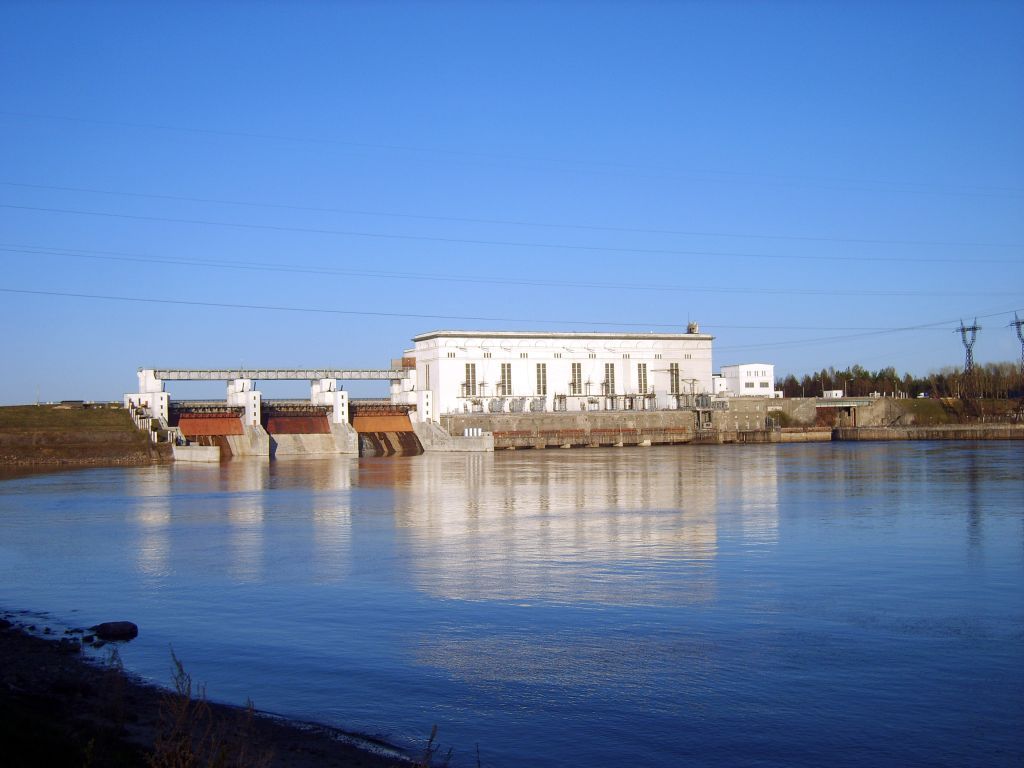

Верхне-Свирская ГЭС, построенная по ленинскому плану ГОЭЛРО

Объемно­ пространственное решение и планировочное решение территории: композиционные особенности ансамбля сооружений ГЭС, расположение элементов ансамбля- сооружений Верхне- Свирской гидроэлектростанции: р. Свирь, 126 км от устья реки; - тип компоновки - береговая с русловыми зданиями, существующая планировочная и ландшафтная структура ансамбля: - взаимное расположение функционально единых объектов здания ГЭС; служебного корпуса в подводной части здания ГЭС; - взаимное расположение здания ГЭС, ограждений плотины ГЭС; местоположение автомобильного проезда вдоль восточного фасада здания ГЭС и по земляной и бетонной плотинам; - расположение шлюза между левым берегом р. Свирь и зданием ГЭС:- ландшафтные характеристики, рельеф, растительность: искусственно созданное гидротехническое сооружение с глобальным преобразованием рельефа;благоустроенная площадка пространства у подпорной стенки и массива подводной части ГЭС, включающая фонтан, посадки деревьев; - местоположение, форма, материал, цветовое решение фонтана на площадке между шлюзовыми камерами. ШлюзОбъемно­ пространственное решение:объемно-пространственная композиция линейного объекта (камеры шлюза) и высотных объемов зданий, фиксирующих вход и выход в камеру шлюза; - конфигурация в плане в части камеры - прямоугольная с расширением для прохода судов в части нижней и верхней головы; - габариты шлюза: верхней головы с причальной стенкой, нижней головы, камеры шлюза; существующая планировочная структура шлюза как однокамерного ниточного приплотинного сооружения; - расположение трассы шлюза; - габариты насыпного искусственного острова, разделяющего шлюз и ГЭС;Конструктивная система:основание стен камеры шлюза - фундаментная плита, имеющая сквозной продольный разрез по оси сооружения; - конструктивное решение камеры - стены упрощенного профиля на разрезном фундаменте в сочетании с продольными галереями, расположенными во внегабаритном надконсольном пространстве; разделение камеры температурными сквозными швами на 6 секций;конструктивное решение верхней головы шлюза-армированный бетонный массив, отделенный от камеры сквозным температурным осадочным швом; сопряжение с левым берегом посредством откосного крыла; - примыкающие к верхней голове направляющие устройства - прямолинейные в плане железобетонные пояса, расположенные на отдельно­ стоящих опорах; - конструкции стенки падения - две ниши, плоские щиты опускных ворот и аварийного заграждения; - верхние ворота и аварийный затвор - тип плоские опускные щиты;- конструкции нижней головы шлюза: армированный бетонный массив, отделенный сквозными швами от камерной части шлюза; левая входная пала, примыкающая с береговой стороны; откосное крыло;- речная стена, примыкающая торцевой грани правобережная входная пала,объединённая с галереями водосброса; - шлюзовые ворота - габариты, месторасположение, материал; -поворотный мост - тип конструкций - сочетание функций поворотного моста и крана для установки низового ремонтного щит;- бетонная подпорная стенка насыпного искусственного острова - со сторона верхнего бьефа;бетонные подпорные стенки со стороны нижнего бьефа - одна: ограждение входного канала шлюза, другая - ограждениеканала сборных отверстий ГЭС и выпускных отверстий галерей шлюза; - отдельные лестницы сограждениями — нижняя голова; - по обеим сторонам поворотного моста;Архитектурно­ художественное решение:характер отделки фасадной поверхности подпорных стенок - герразитовая штукатурка с разделкой «под руст»; - ограда с металлической решеткой - габариты, конфигурация в плане пилонов с пирамидальными навершиями и каменного основания ограды, рисунок металлической решетки, характер отделки пилонов- гладкая штукатурка с разделкой «под руст».Здание механизмов ворот и затворов наполненияОбъемно- пространственное решение:здание двух-трехэтажное прямоугольное в плане, исторические габариты, конфигурация, местоположение здания;- крыша - скатная, габариты, конфигурация, высотные отметки, окрытие - рубероид; - планировочное решение в габаритах капитальных стен;Конструктивная системаФундаменты, наружные кирпичные стены, высотные отметки межэтажных перекрытий;Архитектурно­ художественное решение архитектурно-художественное решение в формах «сталинской» архитектуры, характерной для середины XX века; общее цветовое решение; - оформление и харак тер фасадной поверхности в уровне первого второго этажа - гладкая штукатурка с разделкой под руст, профилированный венчающий карниз, фриз с геометрическим орнаментом, профилированная тяга со стилизованными дентикулами в уровне второго этажа;- оформление и характер фасадной поверхности в уровне третьего этажа -гладкая штукатурка, профилированный карниз с модульонами и гладким фризом, пилястры тосканского ордера; - квадратные стилизованные кронштейны под плитой площадки балкона в уровне третьего этажа; - балконное металлическое ограждение с тумбами - рисунок металлической решетки, габариты; - атиковая стенка со скульптурными композициями военной тематики (флаги, венки, гербы), металлические флюгеры на металлическом стержне в завершении и скульптурных композиций;оконные проемы-прямоугольные;оконные заполнения-в уровне первого-второго этажа с витражным остеклением, со стороны южного фасада в металлическом переплете;дверные проемы-прямоугольные, с лучковой перемычкой со стороны западного фасада;дверное заполнение-деревянное двухстворчатое со стороны западного фасада, деревянное одностворчатое со стороны северного фасада.Здание центрального пульта и механизмов ворот:здание двух-трехэтажное прямоугольное в планеисторические габариты, конфигурация, местоположение здания:-крыша-скатная, габариты, конфигурация, высотные отметки,открытие-рубероид;-планировочное решение в габаритах капитальных стен;Конструктивная система:Фундаменты, наружные кирпичные стены, высотные отметки межэтажных перекрытий;Архитектурно­ художественное решение:архитектурно-художественное решение в приемах «сталинской» архитектуры, характерной для середины XX века; общее цветовое решение; - оформление и характер фасадной поверхности в уровне первого второго этажа - гладкая штукатурка с разделкой под руст, профилированный венчающийпн1 я ЛЯВМВ1 1К • ■карниз, фриз с геометрическим орнаментом, профилированная тяга со стилизованными дентикулами в уровне второго этажа; - цоколь кирпичный - оштукатурен; - оформление и характер фасадной поверхности в уровне третьего этажа —гладкая штукатурка, профилированный карниз с модульонами и гладким фризом, пилястры тосканского ордера;Е Ь - Ч ' !1 11ЖМИНЯМ- квадратные стилизованные' ■» —и.ц~1У ‘кронштейны под плитой площадки Л балкона в уровне третьего этажа; ги - балконное металлическое ограждение с тумбами - рисунок металлической решетки, габариты;п н В В П' 1 М1111■■яи- аттиковая стенка со скульптурными композициямиИ ям№! 1военной тематики (флаги, венки, гербы), металлические флюгеры на металлическом стержне в завершении скульптурных композиций; - оконные проемы прямоугольные; - оконные заполнения - в уровне первого — второго этажа с витражным остеклением, со стороны северного фасада в металлическом переплете;дверные проемы - прямоугольные, с лучковой перемычкой со стороны западного фасада;- дверное заполнение - деревянное двухстворчатое со стороны западного фасада. Здание нижней головы шлюза:Объемно­ пространственное решение:здание двух-трехэтажное сложное в плане, исторические габариты, конфигурация, местоположение здания; - крыша - скатная, габариты, конфигурация, высотные отметки, покрытие - рубероид; - планировочное решение в габаритах капитальных стен;Конструктивная система:фундаменты, наружные кирпичные стены пролетных строений, высотные отметки перекрытий;- лестницы - местоположение габариты;помещения камер опорожнения и наполнения - зального типа;Архитектурно­ художественное решение:архитектурно-художественное решение в приемах «сталинской» архитектуры, характерной для середины XX века; общее цветовое решение; - цоколь кирпичный - характер отдел к и - гл ад к ая штук ат у р ка; - оформление и характер фасадов трехэтажного объема - штукатурная поверхность с разделкой под руст, профилированный венчающий карниз с модульонами, профилированная междуэтажная тяга;- оформление и характер фасадной поверхности двухэтажного объема - штукатурная поверхность с разделкой под руст, карниз простого профиля, профилированная тяга; - оконные проемы прямоугольные - габариты, местоположение: - оконные заполнения с витражным остеклением-рисунок расстекловки.металлические решетки-рисунок, материал; - дверные проемы - прямоугольные;- дверное заполнение - деревянное двухстворчатое, глухое, одностворчатое деревянное глухое-габариты, местоположение. Гидроэлектростанция (ГЭС) 2.1 Здание ГЭСОбъемно­ пространственное решение:исторические габариты руслового здания ГЭС бычкового типа, надагрегатной части: верхнего строения пролетного здания ГЭС прямоугольного в ’ А у гГЫИЫМИ плане в уровне надземной части, и служебного корпуса с рядом вспомогательных помещений — в уровне подземной части; - конфигурация, местоположение; - крыша верхнего строения - скатная, крыша служебного корпуса-плоская; габариты, конфигурация, высотные отметки, покрытие - металл; - планировочное решение в габаритах капитальных стен;Конструктивная система:конструктивное решение верхнего строения здания ГЭС - несущий каркас, подкрановых конструкций и заполнения, представляющий собой систему колонн, на которые опираются фермы перекрытия и подкрановые металлические балки; - высотные отметки перекрытий верхнего строения ГЭС (машинный зал, помещение затворов) объемно-планировочное решение в пределах капитальных стен верхнего строения ГЭС (машинный зал, помещение •затворов):- объемно-планировочное решение в пределах капитальных стен служебного корпуса; - высотные отметки перекрытий служебного корпуса;лестницы - местоположение, конфигурация, рисунок и материал (металл) перильного ограждения, профилированный поручень - рисунок профиля, материал (дерево); - оформление нижней (обратной) стороны лестницы кессонами;Архитектурно­ художественное решение: архитектурно-художественное решение в приемах «сталинской» архитектуры, характерной для середины XX века; общее цветовое решение; - цоколь кирпичный - характер отделки-гладкая штукатурка; - оформление и характер фасадов; штукатурная поверхность с разделкой под руст, профилированный венчающий карниз с модульонами, две профилированные междуэтажные тяги, оформление подкарнизного пространства полуциркульными гладко- оштукатуренными нишами с профилированным обрамлением (верхнее строение в части машинного зала); - профилированный карниз простого профиля, профилированная тяга (верхнее строение в части помещения затворов; оформление южного фасада скульптурной композицией (флаги, венки, гербы) и табличкой с датировкой постройки ГЭС; - оконные проемы прямоугольные - габариты, местоположение; - оконные заполнения с витражным остеклением-рисунок расстекловки, материал (дерево); металлические решетки (южный фасад) - рисунок, материал; - дверные проемы прямоугольные, дверное заполнение - деревянное двухстворчатое, филенчатое глухое (южный фасад); - оформление фасадной поверхности служебного корпуса - герразитовая штукатурка с разделкой под руст, межэтажная профилированная тяга, барельефы в межоконном прос транстве на фигурных кронштейнах; - оконные проемы прямоугольные, квадратные; - оформление оконных проемов п роф и л и ро в а н н ы м и н ал и ч н и к а м и с замковыми камнями, оформление оконных проемов подоконными карнизами; - оформление дверных проемов профилированными наличниками с замковым камнем; и прямоугольным панно в десюдепортах дверных проемов с западной стороны - цоколь - гладко оштукатурен;  парапетное ограждение - рисунок, материал (металл); барельефы в профилированном обрамлении на фигурных кронштейнах, расположенные на подпорной стенке, изображающие эпизоды строительства гидроэлектростанций, ниша с полуциркульным завершением;Архитектурно­ художественное оформление интерьеров:облицовка нижней части стен машинного зала материал гранит;- оформление потолка машинного зала; светильники в машинном зале станции.Водосливная бетонная плотинаОбъемно­ пространственное решение: исторические габариты водосливной трехсекционной контрфорсной плотины на нескальном основании; - конфигурация опорных конструкции затворов и моста - быков, раздельных и сопрягающих устоев;- местоположение автомобильного проезда;Конструктивная система: открытая галерея стоечно- балочной конструкции с фланкирующи ми одноэтажными зданиями крановых механизмов прямоугольной формы с п ря моу го л ь ным и о ко н н ы м и проемами; - прямоугольные в плане опорные подкрановые башни - материал кирпич, местоположение, габариты; - внутренние лестницы подкрановых башен - местоположение, габариты; - металлические конструкции крановых рельс - материал, местоположение; лестничные спуски - габариты, местоположение; конструктивное решение основания дорожного проезда водосливной части - мостовые фермы;Архитектурно­ художественное решение: оформление и характер фасадов подкрановых башен: частично - штукатурная поверхность с разделкой под руст и оформлением массивной тягой с замковым камнем, частично - гладкая штукатурка; - оконные и дверные проемы - прямоугольные формы: - заполнение оконных проемов - мелкая расстекловка; - заполнение дверных проемов подкрановых башен с восточной стороны — металлическое с  накладными  фигурными элементами; - арочные сквозные проемы в нижней части башен соединенные перекидными металлическими мостками габариты проемов, габариты мостков, оформление фасадной поверхности - штукатурка с разделкой под руст; - рисунок и материал металлического ограждения дорожного проезда, местоположение тумб между секциями ограждения, создающий ритм рисунку.Земляная плотинаАрхитектурно- художественное решение:характер облицовки плотины выше уровня водной поверхности; - высотные отметки и рельеф земляной плотины; - ограда по контуру земляной плотины правого берега: с прямоугольными в плане пилонами с пирамидальными навершиями: рисунок и материал решеток, конфигурация и местоположение пилонов включая навершия, отделка поверхности пилонов - под руст.
