Дом жилой Благовещенского

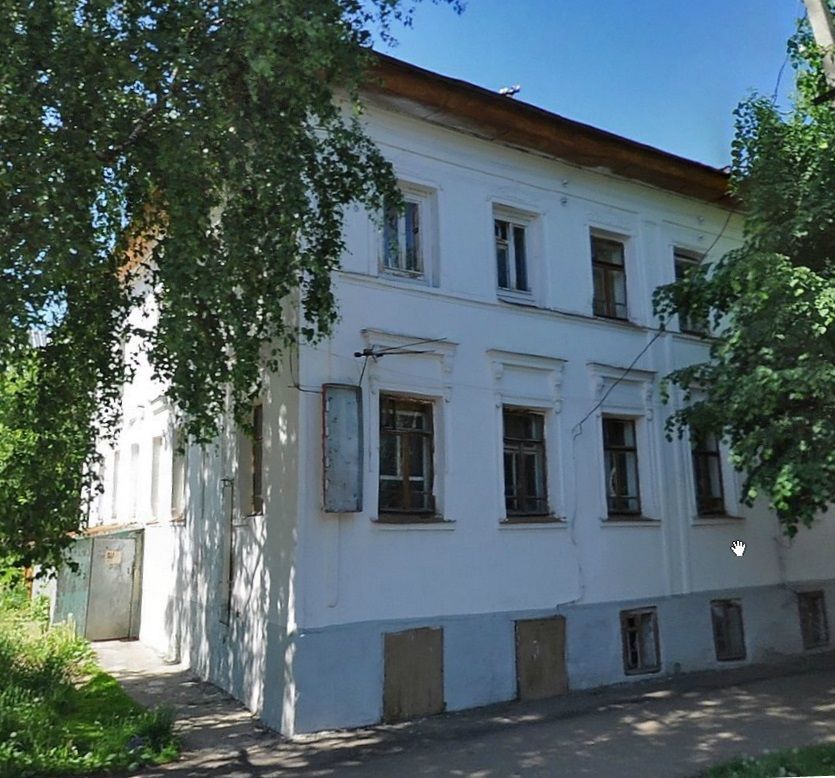

1. Предметом охраны является двухэтажное кирпичное оштукатуренное (юго-западный, юго-восточный и частично северо-восточный фасады) и окрашенное здание с подвалом, Г-образное в плане, под вальмовой крышей.2. Связь с ландшафтом и архитектурно-художественным ансамблем окружающих построек: 1) главным фасадом выходит на «красную» линию улицы Горная (центральная улица города);2) имеет большое градостроительное значение, определяя застройку квартала;3) расположено без отступа от линии застройки улицы.3. Стилистические особенности объекта: здание в стиле раннего классицизма.4. Объемно-пространственная и планировочная композиция объекта в габаритах капитальных стен и перекрытий (приложение №1 к настоящему предмету охраны):1) двухэтажное с подвалом Г-образное в плане здание, вытянутое вдоль улицы;2) общий габарит здания:по юго-западному фасаду - 17,52 п.м.,по северо-западному фасаду - 19,23 п.м. (правая часть - 5,47 п.м.),по северо-восточному фасаду - 15,63 п.м. (левая часть - 9,12 п.м.),по юго-восточному фасаду - 18,81 п.м.;3) высотная отметка по южному углу - от верхнего уровня цоколя до подшива кровли - 6,7 м., от верхнего уровня цоколя до земли - 1,1 м.;высотная отметка по восточному углу - от верхнего уровня цоколя до подшива кровли - 6,6 м., от верхнего уровня цоколя до земли - 1,2 м.;высотная отметка по северному углу - от земли до подшива кровли - 7,2 м.;высотная отметка по западному углу - от земли до подшива кровли - 7,3 м.5. Композиционное решение фасадов (приложение №1 к настоящему предмету охраны).5.1. Юго-восточный фасад:трехчастная структура фасада;9 осей проемов: по 6 оси в уровне подвала проем (местоположение), назначение остальных проемов в осях - оконные.5.2. Юго-западный фасад:8 осей проемов: по 1, 2, 3, 4, 5, 6, 8 осям оконные проемы в уровне 1-го и 2-го этажей;по 7 оси - ниши в уровне 1-го и 2-го этажей;по 2 и 8 оси (со смещением в лево) оконные проемы в уровне подвала;по 3 и 4 осям дверные проемы в уровне подвала (местоположение, назначение).5.3. Северо-западный фасад:1) правая часть:2 оси оконных проемов в уровне 1-го и 2-го этажей;2) левая часть:2 оси в уровне 1-го и 2-го этажей: в уровне 2-го этажа - оконные проемы; в уровне 1-го этажа - ниши.5.4. Северо-восточный фасад:1) левая часть:4 оси проемов:по 1, 3 и 4 осям - в уровне 1-го и 2-го этажей оконные проемы;по 2 оси - в уровне 1-го и 2-го этажей ниши;по 3 оси в уровне подвала проем (местоположение);2) правая часть: 3 оси оконных проемов в уровне 1-го и 2-го этажей.6. Архитектурно-художественное оформление фасадов, включая форму, размер и оформление оконных и дверных проемов (приложения №№1, 2 к настоящему предмету охраны).6.1. Юго-восточный фасад:1) гладкий выступающий цоколь;2) поэтажные лопатки с профилированной филенкой в уровне 1-го и 2-го этажей - по флангам фасада и в простенках между 3-й и 4-й, 6-й и 7-й осями;3) профилированная тяга, проходящая в уровне основания проемов 2-го этажа;4) оформление оконных проемов 1-го этажа: прямоугольное очертание проема; наличник рамочный мелкопрофилированный, боковые стойки с профилем, подоконный карниз профилированный; в надоконной части тянутый профилированный поясок;5) профилированные сандрики-полочки на изящных волютообразных с растительными мотивами лепных кронштейнах над оконными проемами 1-го этажа;6) оформление оконных проемов 2-го этажа: прямоугольное очертание проема; тянутый рамочный мелкопрофилированный наличник, объемный растительный лепной декор в верхней части наличника; в верхней части наличника - лепной декор (растительная гирлянда с розеткой в центре);7) профилированный венчающий карниз с гладким выступающим фризом;8) прямоугольное очертание окон подвального этажа.6.2. Юго-западный фасад:1) прямоугольное очертание окон подвального этажа;2) оформление оконных проемов 1-го этажа: прямоугольное очертание проема; наличник рамочный мелкопрофилированный, боковые стойки с профилем, подоконный карниз профилированный; в надоконной части тянутый профилированный поясок;3) профилированные сандрики-полочки на изящных волютообразных с растительными мотивами лепных кронштейнах над оконными проемами 1-го этажа;4) оформление оконных проемов 2-го этажа: прямоугольное очертание проема; тянутый рамочный мелкопрофилированный наличник; 5) профилированный венчающий карниз с гладким выступающим фризом.6.3. Северо-западный фасад: 1) левая часть фасада:оформление ниш 1-го этажа: прямоугольное очертание проема; наличник рамочный мелкопрофилированный, боковые стойки с профилем, подоконный карниз профилированный; в надоконной части тянутый профилированный поясок;профилированные сандрики-полочки на изящных волютообразных с растительными мотивами лепных кронштейнах над оконными проемами 1-го этажа; оформление оконных проемов 2-го этажа: прямоугольное очертание проема; тянутый рамочный мелкопрофилированный наличник;профилированный венчающий карниз с гладким выступающим фризом;профилированная тяга, проходящая в уровне основания проемов 2-го этажа; 2) правая часть фасада:оформление оконных проемов 1-го этажа: прямоугольное очертание проема; наличник рамочный мелкопрофилированный, боковые стойки с профилем, подоконный карниз профилированный; в надоконной части тянутый профилированный поясок; профилированные сандрики-полочки на изящных волютообразных с растительными мотивами лепных кронштейнах над оконными проемами 1-го этажа;оформление оконных проемов 2-го этажа: прямоугольное очертание проема; тянутый рамочный мелкопрофилированный наличник;профилированный венчающий карниз с гладким выступающим фризом;подоконная полочка 2-го этажа.6.4. Северо-восточный фасад: 1) левая часть:оформление оконных проемов 1-го этажа: прямоугольное очертание проема; наличник рамочный мелкопрофилированный, боковые стойки с профилем, подоконный карниз профилированный; в надоконной части тянутый профилированный поясок;профилированные сандрики-полочки на изящных волютообразных с растительными мотивами лепных кронштейнах над оконными проемами 1-го этажа;оформление оконных проемов 2-го этажа: прямоугольное очертание проема; тянутый рамочный мелкопрофилированный наличник;профилированный венчающий карниз с гладким выступающим фризом;профилированная тяга, проходящая в уровне основания проемов 2-го этажа;2) правая часть: оформление оконных проемов 1-го этажа: прямоугольное очертание проема; наличник рамочный мелкопрофилированный, боковые стойки с профилем, подоконный карниз профилированный; в надоконной части тянутый профилированный поясок; профилированные сандрики-полочки на изящных волютообразных с растительными мотивами лепных кронштейнах над оконными проемами 1-го этажа;оформление оконных проемов 2-го этажа: прямоугольное очертание проема; тянутый рамочный мелкопрофилированный наличник;профилированный венчающий карниз с гладким выступающим фризом;подоконная полочка 2-го этажа.7. Внутренняя планировка (приложение №1 к настоящему предмету охраны):1) капитальные стены объема, местоположение проемов в толще капитальных наружных и внутренних стен (согласно приложению №1 к настоящему предмету охраны);2) внутренняя планировка в капитальных стенах.8. Конструктивная система и материалы строительства (приложение №1 к настоящему предмету охраны):1) тип фундамента - ленточный; материал фундамента - глиняный кирпич;2) материал капитальных стен - глиняный кирпич на известково-песчаном растворе;3) наружная отделка стен: оштукатурены и окрашены (юго-восточный, юго-западный, северо-восточный (левая часть) фасады); окрашены (северо-восточный (правая часть), северо-западный фасад);4) форма междуэтажных перекрытий - плоские; коробовый свод (в западном помещении подвала);5) конфигурация крыши - скатная вальмовая; покрытие кровли - кровельная сталь (листовая); фальцевое соединение листов; материал отливов - листовая сталь; наличие слуховых окон;6) заполнение оконных проемов - индивидуальное, деревянное; расстекловка в соответствии историческим образцам;7) заполнение наружных дверных проемов - индивидуальное деревянное, в соответствии с историческим образцом.8) перемычки оконных проемов наружных стен в уровне 1-го и 2-го этажей - клинчатые.9. Предмет охраны может быть изменен на основании документов или результатов историко-культурных и натурных исследований, отсутствующих при подготовке проекта предмета охраны объекта культурного наследия, дающих основания для его изменения.
