Лечебный корпус

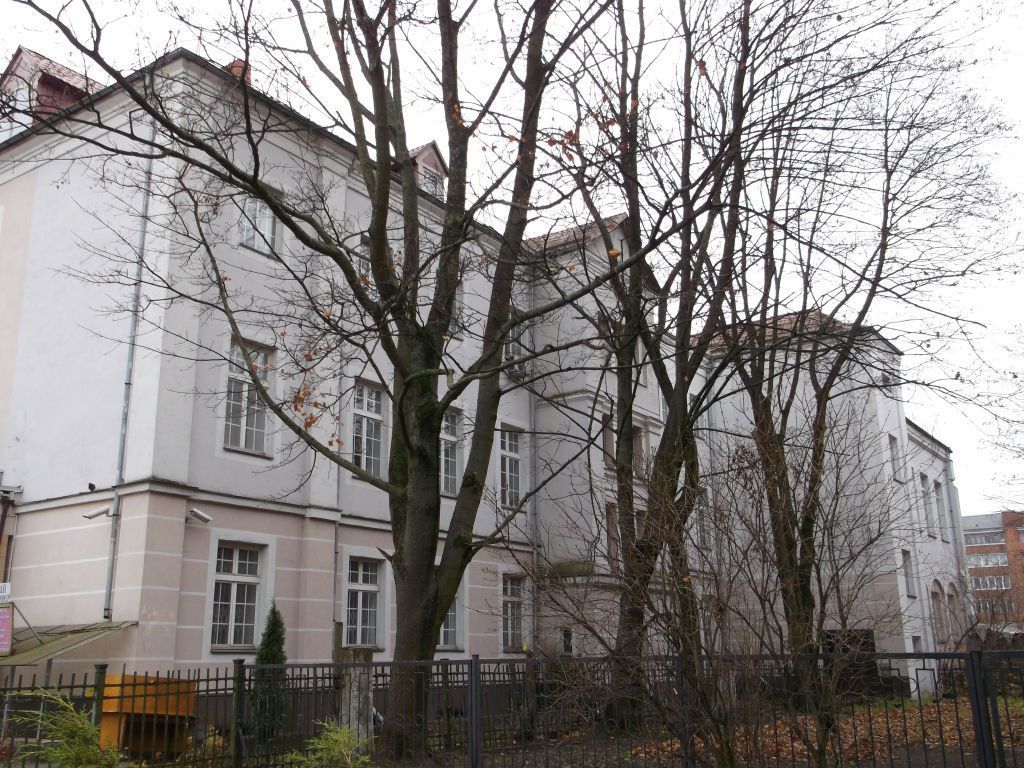

I. Градостроительные характеристики объекта1.1.Градостроительные характеристики объекта, его роль в композиционно-планировочной структуре улицы Памятник расположен в районе сохранившейся застройки исторического района города Калининграда, на нечётной стороне улицы Больничная. Здание ориентировано по оси север-юг,  является частью  комплекса зданий бывшей университетской медицинской клиники. Памятник является примером общественной постройки конца ХIХ века, одним из значимых элементов сохранившейся исторической застройки в  центральной части  города Калининграда.2.1.Объёмно-планировочное решение Памятника- трёхэтажный объём (Литер А)- двухэтажный объём (Литер А)- одноэтажный объём (Литер А1)Объёмно-планировочное решение Памятника представлено тремя последовательно примыкающими друг к другу объёмами:•трёхэтажный объём (Литер А), Г-образный в плане, вытянут по оси север-юг, с центральным ризалитом лестничной клетки и юго-западным ризалитом лестничной клетки на западном фасаде. По центральной оси северного фасада выполнено современное крыльцо с портиком. Объём здания включает: подвал, первый этаж, второй этаж, третий этаж и неэксплуатируемый чердак. Крыша вальмовая с выпускными окнами. •двухэтажный объём (Литер А), прямоугольный в плане, вытянут по оси север-юг. Объём здания включает: высокий цокольный этаж, первый этаж, второй этаж и неэксплуатируемый чердак. Крыша двухскатная.•одноэтажный объём (Литер А1), Г-образный в плане, вытянут по оси запад-восток. Объём здания включает: цокольный этаж и первый этаж. Крыша односкатная.Трёхэтажный объём (Литер А)Северный (главный) фасад  трёхэтажного объёма:  по центральной оси фасада в уровне первого этажа выполнен дверной проём; в уровне второго и третьего этажа по одному оконному проёму. Перед дверным проёмом входа выполнено крыльцо с современным портиком, справа от крыльца в уровне подвала выполнен приямок с лестницей к входу в подвал.Восточный фасад  трёхэтажного объёма   имеет девять осей оконных проёмов в уровне подвала, первого этажа, второго этажа и третьего этажа.Южный фасад: западная часть фасада закрыта примыкающим двухэтажным объёмом. По центральной оси выполнены оконные проёмы в уровне первого, второго и третьего этажа.Западный фасад трёхэтажного объёма  расчленён по вертикали двумя ризалитами - центральным ризалитом лестничной клетки и юго-западным ризалитом лестничной клетки.  Центральный ризалит лестничной клетки завершён поперечным фронтоном.Центральный ризалит лестничной клетки имеет на западном фасаде в уровне первого этажа один дверной проём. Между первым и вторым этажом, между вторым и третьим этажом и между третьим этажом и чердаком выполнены тройные оконные проёмы лестничной клетки. На северном и южном фасадах центрального ризалита лестничной клетки выполнено по одному оконному проёму в уровне первого этажа.Юго-западный ризалит лестничной клетки имеет на западном фасаде по одному оконному проёму в уровне первого этажа, между первым и вторым этажом, между вторым и третьим этажом и между третьим этажом и чердаком. На северном фасаде юго-западного ризалита лестничной клетки выполнен один дверной проём в уровне первого этажа.Слева от центрального ризалита лестничной клетки на фасаде выполнены четыре оси оконных проёмов в уровне подвала, первого, второго, третьего этажей, справа – три оси оконных проёмов в уровне  подвала, первого, второго, третьего этажей. Оконные проёмы подвала выполнены в приямках.Двухэтажный объём (Литер А):Западный фасад двухэтажного объёма  имеет три оси оконных проёмов в уровне первого и второго этажа, в уровне цокольного этажа выполнены два оконных проёма и дверной проем. Проёмы в уровне цокольного и первого этажа объединены по вертикали арочными нишами.Восточный фасад  двухэтажного объёма   южная часть фасада закрыта одноэтажной пристройкой до уровня второго этажа. В уровне цокольного этажа выполнен дверной проём по крайней правой оси, в уровне первого этажа – два оконных проёма, в уровне второго этажа три оконных проёма. Южный фасад  двухэтажного объёма   завершён щипцом. По центральной оси южного фасада выполнен один оконный проём в уровне первого этажа.Северный и восточный фасады одноэтажного объёма.Южный фасад одноэтажного объёма.Одноэтажный объём (литер А1):Северный фасад: в уровне цокольного этажа к фасаду примыкает современное металлическое крыльцо.  В уровне цокольного этажа выполнен один дверной проём, в уровне первого этажа – один дверной проём и два оконных проёма.Восточный фасад: в уровне цокольного этажа закрыт пристройкой. В уровне первого этажа фасад глухой.Южный фасад: выполнен один оконный проём в уровне первого этажа.2.2. Сохранившаяся планировка внутренних помещений.Объем здания ограничен внешними продольными поперечными стенами, дисками перекрытий, конструкциями крыши. Внутренняя планировка объекта сформирована сохранившимися внешними продольными стенами, сохранившимися внутренними продольными стенами и стенами, ограничивающими лестничные клетки.III  Инженерно-конструктивные элементы:3.1.  Конструкция и материал стен и цоколей (форма, материал, характер отделки фасадной поверхности).  Наружные капитальные стены здания выполнены из полнотелого красного кирпича на сложном растворе, оштукатурены.Цоколи выполнены из  полнотелого красного кирпича на сложном растворе, оштукатурены. Цоколи трёхэтажного объёма выступают за плоскости фасадов. Цоколи двухэтажного объёма и одноэтажного объёма выполнены в одной плоскости с фасадами.3.2. Конструкция и материал перекрытий Перекрытия подвалов  трёхэтажного объёма сводчатые, армокирпичные.Межэтажные перекрытия трёхэтажного, двухэтажного объёмов плоские.3.3. Оконные проёмы (форма, габариты, перемычки, заполнение) Оконные проёмы горизонтального формата с прямыми кирпичными перемычками.•трёхэтажный объём – оконные проёмы выполнены в уровне подвала на западном и  восточном фасадах, в уровне первого этажа на южном фасаде, в уровне первого этажа, между третьим этажом и чердаком на фасаде юго-западного ризалита лестничной клетки;•двухэтажный объём – оконные проёмы выполнены на западном фасаде в уровне цокольного этажа в приямках и в уровне первого этажа над дверным проёмом. На восточном фасаде - в уровне первого этажа;•одноэтажный объём – оконный проём выполнен в уровне первого этажа северного фасада. Оконные проёмы вертикального формата, разных размеров, с прямыми кирпичными перемычками.•трёхэтажный объём – оконные проёмы выполнены в уровне первого, второго и третьего этажа на северном, южном, восточном и западном фасадах;•двухэтажный объём – оконные проёмы в уровне первого и второго этажа на южном, восточном и западном фасадах двухэтажного объёма;•одноэтажный объём – оконные проёмы выполнены  на северном и южном  фасаде. Тройные оконные проёмы  вертикального формата, с прямыми кирпичными перемычками.Оконные проёмы  выполнены  между первым и вторым этажом, между вторым и третьим этажом, между третьим этажом и чердаком на восточном фасаде центрального ризалита лестничной клетки  трёхэтажного объёма.  3.4. Дверные проёмы (форма, габариты, перемычки)Дверные проёмы входов трёхэтажного, двухэтажного и одноэтажного объёмов прямоугольные, с прямой кирпичной перемычкой.  Дверной проём главного входа выполнен первого этажа на северном фасаде.   Дверной проём входа на лестничную клетку центрального ризалита лестничной клетки выполнен в уровне первого этажа на западном фасаде.  Дверной проём входа на лестничную клетку юго-западного ризалита лестничной  клетки, выполнен в уровне первого этажа на северном фасаде.  Дверной проём входа в подвал, выполнен в приямке на северном фасаде.  Дверной проём входа в цокольный этаж двухэтажного объёма выполнен в уровне цокольного этажа на западном фасаде.Дверной проём входа в первый этаж одноэтажного объёма выполнен на северном фасаде.Дверной проём входа в цокольный этаж одноэтажного объёма, прямоугольный, с прямой кирпичной перемычкой, выполнен  на северном фасаде.3.5. Конструкция, форма и габариты крыши (конфигурация, отметки по коньку, материал покрытия).Крыша, вид сверху. Конструкция, форма, исторические габариты отметки по коньку вальмовой крыши трёхэтажного объёма с поперечными крышами фронтона центрального ризалита лестничной клетки; юго-западного ризалита лестничной клетки на западном скате крыши. На северном, западном и восточном скатах выполнены выпускные слуховые окна типа  дормер.Конструкция, форма, исторические габариты отметки по коньку двухскатной крыши двухэтажного объёма.Конструкция, форма, исторические габариты односкатной крыши одноэтажного объёма. Исторический материал покрытия крыши трёхэтажного, двухэтажного, одноэтажного объёмов красная керамическая черепица.IV. Акцентирующие и декоративные  элементы  фасадов:4.1. Декоративное оформление дверного проёма входа в первый этаж (форма, материал) Трёхэтажный объём. Проём входа на лестничную клетку центрального ризалита западного фасада  имеет обрамление в виде профилированной рамки.4.2. Декоративное оформление оконных проёмов центрального ризалита лестничной клетки  (форма, материал)  Тройные оконные проёмы  между первым и вторым этажом, между вторым и третьим этажом, между третьим этажом и чердаком центрального ризалита лестничной клетки трёхэтажного объёма разделены и фланкированы прямоугольными пилястрами с капителями без декора (тосканского ордера).4.3. Фронтон центрального ризалита лестничной клетки (форма, материал, декоративное оформление) Поперечный фронтон  завершает фасад центрального ризалита лестничной клетки трёхэтажного объёма. Поперечный фронтон классический, треугольный, поле фронтона оштукатурено. Фронтон 4.4. Пилястры (местоположение, форма, материал, декоративное оформление)Пилястры  плоские с простыми капителями,  фланкируют углы трёхэтажного объёма и крайние оси оконных проёмов в уровне первого, второго, третьего этажей. 4.5. Декоративные ниши (Местоположение, форма, формы)Ниши плоские, с арочным завершением с оконными проёмами цокольного и первого этажа выполнены на западном и восточном фасадах двухэтажного объёма.4.6. Карнизы (Местоположение, форма, материал)Венчающий карниз, кирпичный, профилированный,  из трёх горизонтальных полос выступающих рядов кирпичной кладки, оштукатурен. Венчающий карниз выполнен на северном, восточном, южном и западном фасадах трёхэтажного объёма, на западном,  и восточном фасадах двухэтажного объёма.Межэтажный карниз ленточный, в виде выступающего ряда кирпичной кладки, оштукатурен, верхний скат закрыт металлическим отливом. Межэтажный карниз выполнен на всех фасадах трёхэтажного объёма.Цокольный карниз,  из формованного бетона, окрашен, выполнен на всех фасадах трёхэтажного объёма.4.7. Архивольт (местоположение, форма, материал)Архивольт, профилированный, полуциркульный, опирается на капители пилястр.  Выполнен на северном фасаде одноэтажного объёма. Капители пилястр профилированные, с орнаментов в виде бусин. V. Интерьеры:5.1.Лестницы (Местоположение, количество, конструкция, формы, габариты, материал, декоративное оформление)5.1.1. Межэтажные лестницы центрального ризалитаЛестница межэтажная, двухмаршевая, железобетонная. Ограждающие конструкции: перила металлические, кованные, фигурные, поручни деревянные,  профилированные. Лестница выполнена в центральном ризалите лестничной клетки трёхэтажного объёма.Лестница межэтажная, двухмаршевая,  железобетоннаяОграждающие конструкции: перила металлические, кованные, простые, поручни деревянные.Лестница выполнена в юго-восточном ризалите лестничной клетки  трёхэтажного объёма.5.1.2.Лестницы, ведущие от входов на площадку первого этажа   Межуровневая лестница между вторым этажом трёхэтажного и двухэтажного объёма. Лестница одномаршевая,  перила металлические. Лестница от входа до площадки первого этажа одноэтажного   объёма.Лестница двухмаршевая,  перила металлические.
